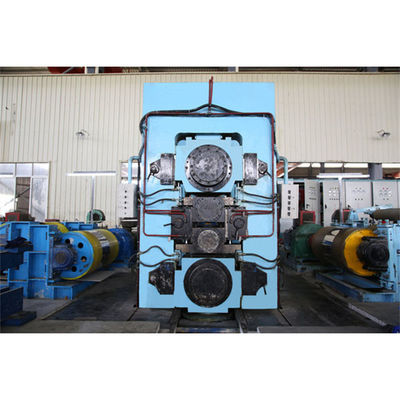

उच्च कार्बन स्टील के लिए प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिल

उच्च कार्बन स्टील के लिए प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिल
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
एचसी 750
Trading Properties
MOQ
1 सेट
Packing
8 एक्स 40एचसी
period for dispatch
120 -180 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

स्पेशल स्टील कोल्ड रोलिंग मिल

,

हाई कार्बन स्टील कोल्ड रोलिंग मिल

,

250 मीटर / मिनट रिवर्सिबल रोलिंग मिल

Name: प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिल
Material: उच्च कार्बन स्टील 1095,1075, 1065, 1050
Input Thickness: 1-2 मिमी
Finished Thickness: 0.1-0.3 मिमी
Strip Width: 500-650 मिमी
Coil Load: 10टी
Rolling Speed: 250 मी / मिनट
Press Down: हाइड्रोलिक एजीसी
Rolling Process: उल्टा 6हाय
Rolling Force: 10000 केएन
Recoiling Tension: 180kN
Rolling Torque: 130केएन.एम
Land Area: 15m x 15m रिवर्स
Total Power: 1600 किलोवाट
Product Brief
उच्च कार्बन स्टील के लिए प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिल मैकेनिक और प्रोसेसिंग के गुणों में सादे कार्बन स्टील की तुलना में अच्छी गुणवत्ता वाला स्टील बेहतर है जिसमें कार्बन स्टील स्ट्रक्चरल स्टील, स्टेनलेस स्टील, एलॉय स्टील, टूल स्टील, स्प्रिंग स्टील, बेयरिंग स्टील, गियर स्टील आदि शामिल हैं। ...
Product Description

उच्च कार्बन स्टील के लिए प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिल



मैकेनिक और प्रोसेसिंग के गुणों में सादे कार्बन स्टील की तुलना में अच्छी गुणवत्ता वाला स्टील बेहतर है

जिसमें कार्बन स्टील स्ट्रक्चरल स्टील, स्टेनलेस स्टील, एलॉय स्टील, टूल स्टील, स्प्रिंग स्टील, बेयरिंग स्टील, गियर स्टील आदि शामिल हैं।

मध्यम उच्च कार्बन स्टील हैअच्छी गुणवत्ता वाले स्टील, स्टील ग्रेड एएसटीएम 1095,1075,1065,1050, उपज शक्ति 385-1080Mpa

मध्यम उच्च कार्बन स्टील के लिए कोल्ड रोलिंग मिल में बहुत मजबूत संरचना, उच्च परिशुद्धता, भारी भार विशेषताएं हैं।

साथ में कोल्ड रोलिंग प्रक्रियाअंतरिम गोलाकार एनीलिंग:

  • कोल्ड रोलिंग प्रत्येक पास 20% तक, हर बार 50% तक
  • घंटी में दो या तीन बार एनीलिंग।
  • अंतिम त्वचा पास रोलिंग

रोलिंग प्रक्रिया विश्लेषण:

पहला रोलिंग: 2.0→0.6 (लगभग 70% छूट, 4-5 पास रोलिंग)

∮150/∮330/∮700x750 रफ रोलिंग, 110 -120 मी/मिनट गति

पहले एनीलिंग

दूसरा रोलिंग: 0.6→0.22~0.3(लगभग 50% की छूट, यहां तक ​​कि 60~70% तक)

दूसरा एनीलिंग

तीसरा रोलिंग: 0.22 → 0.10

∮120/∮330/∮700x750 ठीक रोलिंग, लगभग 240m/मिनट

सबसे कठिन उच्च कार्बन स्टील के लिए, शायद तीसरी एनीलिंग और चौथी रोलिंग की जरूरत है।



750 6 हाय मिल पैरामीटर्स:

  संघटन मापदंडों
1 अनकॉयलर 8टी, φ508 x 750 सीपीसी, 132 किलोवाट
2 2+7 स्ट्रेटनर φ250mm पिंच, φ160mm स्ट्रेटनर, पैसिव
3 बायां रीकोइलर φ508 x 750 मिमी, 355KW डीसी
4 प्रवेश और निकास तालिका साइड गाइड, डिफ्लेक्टर रोल, मोटाई नापने का यंत्र
5 6 हाय रिवर्स मिल 420 x 480 कॉलम, φ150 x 750mm वर्क रोलर्स, 630KW DC, φ330 x 750 मध्य रोलर्स, φ700 x 730 बैकअप रोलर्स
6 राइट रिकॉइलर φ508 x 750 मिमी, 355KW डीसी
7 कुंडलित कारें 10T, हाइड्रोलिक चलना
8 हाइड्रोलिक रोलर्स बदलते उपकरण
9 पतला तेल स्नेहन प्रणाली 4KW, 60l/मिनट, 0.63Mpa
10 उच्च दबाव हाइड्रोलिक एजीसी प्रणाली 18.5KW, 60l/min, 20Mpa दबाव
1 1 सामान्य दबाव हाइड्रोलिक प्रणाली 11KW, 60l/min, 10Mpa दबाव
12 तेल गैस स्नेहन प्रणाली
13 पायसीकृत शीतलक स्नेहन प्रणाली 1200l/मिनट, 0.7Mpa
14 विद्युत नियंत्रण प्रणाली 6RA80 DC ड्राइवर, S7-300 PLC,


नियंत्रण प्रणाली:

रेकोइलर और रोलिंग मिल डीसी मोटर्स को 6RA80 श्रृंखला डीसी चालक द्वारा नियंत्रित किया जाता है, मुख्य चैनल गति और विद्युत प्रवाह डबल बंद लूप संरचना को अपनाता है, दिए गए इंटीग्रेटर के साथ, वर्तमान पूर्व-नियंत्रण कार्य करता है, चुंबक उत्तेजना क्षमता और वर्तमान डबल बंद-लूप संरचना को अपनाती है।

Recoiler DC ड्राइवर के लिए S00 सॉफ्टवेयर पैकेज तनाव नियंत्रण, रीकोइलिंग व्यास गणना और गतिशील मुआवजा प्राप्त कर सकता है।

डीसी नियंत्रण प्रणाली में अच्छा और विश्वसनीय प्रदर्शन के साथ-साथ सर्वश्रेष्ठ स्व-प्राथमिकता, मोटरिंग, स्व-निदान, तेज़ नेटवर्क फ़ंक्शन हैं।

मुख्य मिल नियंत्रण गति नियंत्रण प्रणाली है, रीकॉइलर रोलिंग के दौरान थ्रेडिंग और तनाव नियंत्रण के दौरान गति नियंत्रण है (अधिक सटीक अप्रत्यक्ष तनाव नियंत्रण)।

  • मुख्य कार्य
  • मुख्य चक्की:
  • मैन्युअल रूप से आगे या पीछे एक साथ या अकेले घुमाएँ
  • स्टीप्लेस चिकनी गति नियंत्रण
  • लगातार गति त्वरण शुरू या बंद, गति सीमा और गति से अधिक सुरक्षा
  • आपातकालीन बंद
  • स्वचालित कमजोर चुंबक
  • रीकोइलर:
  • मैन्युअल रूप से आगे या पीछे एक साथ या अकेले घुमाएं
  • स्टीप्लेस चिकनी गति नियंत्रण
  • लगातार गति त्वरण शुरू या बंद, गति सीमा और गति से अधिक सुरक्षा
  • आपातकालीन बंद
  • स्वचालित कमजोर चुंबक
  • टेंशन शुरू करने के लिए दिए गए टेंशन को कंप्यूटर या मैनुअल प्रीसेट द्वारा स्मूथ प्रीसेट किया जा सकता है
  • Recoiling व्यास गणना और स्मृति
  • जड़ता पल का मुआवजा
  • गैर-लोड रोटेशन हानि का मुआवजा

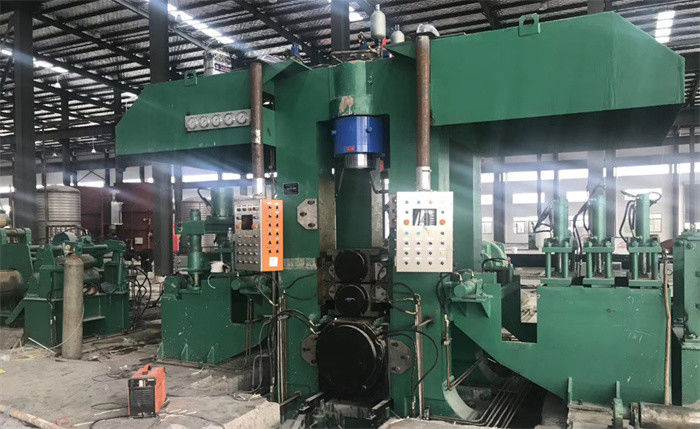

उच्च कार्बन स्टील के लिए प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिलउच्च कार्बन स्टील के लिए प्रतिवर्ती विशेष स्टील कोल्ड रोलिंग मिल
