750 फोर स्टैंड्स टेंडेम कोल्ड रोलिंग मिल लाइन कार्बन स्टील रोलिंग मिल
Product Details
फोर स्टैंड्स टेंडेम कोल्ड रोलिंग मिल
,280 मीटर / मिनट टेंडेम कोल्ड रोलिंग मिल
,कार्बन स्टील रोलिंग मिल 650 मिमी

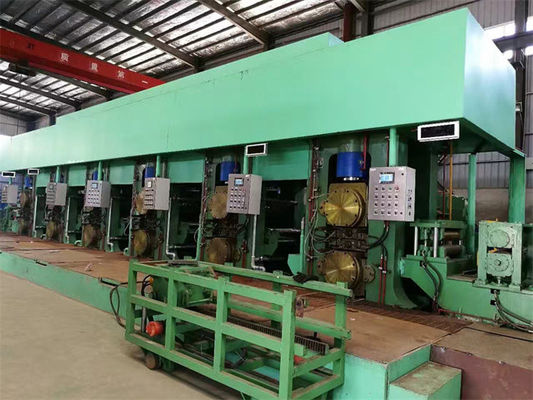

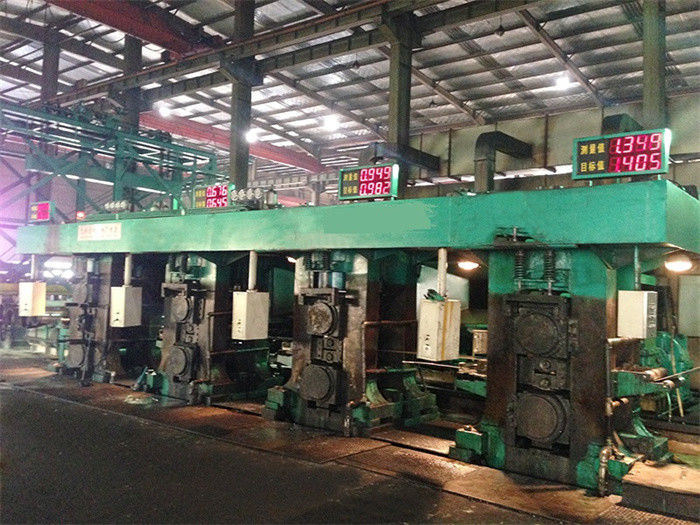

कार्बन स्टील के लिए 750 फोर स्टैंड्स टेंडेम कोल्ड रोलिंग मिल लाइन
750 फोर स्टैंड्स टेंडेम कोल्ड रोलिंग मिल लगातार स्टील प्लेट की मोटाई को 280 मीटर / मिनट तक 2-4 मिमी से 0.6-1.5 मिमी तक कम कर देता है।
टेंडेम मिल की प्रतियोगिता अनकॉइलिंग से लेकर बिना रुके कोइलिंग तक निरंतर एक तरह से होती है, इसलिए स्वचालित कतरनी और वेल्डिंग मशीन, स्ट्रिप संचायक कॉइल बदलते समय निरंतर प्रक्रिया को बनाए रखते हैं, उत्पादन में सुधार के लिए डबल रीकॉइलर अच्छा विकल्प हैं।
लेआउट प्रक्रिया:
हाइड्रोलिक कॉइल लोडिंग कार, अनकॉइलर, फाइव-रोलर स्ट्रेटनिंग मशीन, वेल्डिंग और कटिंग, क्षैतिज सर्पिल संचायक, इनपुट प्रोसेसिंग प्लेटफॉर्म, चार स्टैंड 4 रोलर रोलिंग मिल, आउटपुट प्रोसेसिंग प्लेटफॉर्म, री कॉइलर, कॉइल डिस्चार्जिंग कार।
पैरामीटर्स:
| इनपुट कुंडल पट्टी सामग्री | Q195, Q235, 08AL |
| इनपुट कॉइल स्ट्रिप गेज और चौड़ाई | 2.0-4.0 मिमी x 650 मिमी |
| आउटपुट कॉइल स्ट्रिप गेज और चौड़ाई | 0.6-1.2 मिमी x 650 मिमी |
| कुंडल वजन | मैक्स 12 टी |
| रोलिंग स्टैंड की संख्या | चार |
| प्रत्येक स्टैंड का अधिकतम रोलिंग बल | ≤700टी |
| अधिकतम निकास रोलिंग गति | 280 मी / मिनट |
| कोयलर तनाव | ≤70 केएन |
| काम रोलर आयाम | φ230×750 मिमी |
| बैकअप रोलर आयाम | φ630×730 मिमी |
| हाइड्रोलिक एजीसी सिस्टम दबाव | अधिकतम 21 एमपीए |
| हाइड्रोलिक एजीसी सिलेंडर | φ480 मिमीएक्स 70 मिमी, 2 पीसी |
| मुख्य मोटरें | 700KW x 4sets DC 1250rpm |
| कोइलर मोटर | 430KW डीसी 1400rpm |
| डीसी मोटर नियंत्रण | सीमेंस 6RA80 |
| विद्युत नियंत्रण प्रणाली | मोटाई नापने का यंत्र तनाव मीटर 3 सेट, सीमेंस पीएलसी, एमसीसी कैबिनेट एमटीएस विस्थापन सेंसर, आदि। |
टंडेम कोल्ड मिल हैउच्च उत्पादकता, आवश्यकता:
- विशाल बिजली की आपूर्ति और खपत, उच्च दक्षता वाली कोल्ड मिल बिजली बचा सकती है और रोलिंग प्रक्रिया लागत को नियंत्रित कर सकती है।
- रोलिंग प्रोसेस कूलिंग के लिए इमल्सीफाइड पानी को पर्याप्त स्वच्छ शीतलक रखने के लिए फ़िल्टरिंग सिस्टम के साथ एक बड़े पूल की आवश्यकता होती है।
- उच्च गति सटीक रोलिंग सुनिश्चित करने के लिए इलेक्ट्रिक कंट्रोल कैबिनेट और पैनल उच्च परिशुद्धता प्रोग्रामिंग और प्रतिक्रिया प्रणाली हैं।
- तनाव सेल दो मिलों के बीच रोलिंग गति और तनाव को सिंक्रनाइज़ करता है।
- मिल चलाने के लिए संचालक को दक्ष होना चाहिए
- शीट गेज को नियंत्रित करने के लिए मोटाई गेज आवश्यक हैं।
- मिल और रीकोइलर के गियरबॉक्स के लिए पतली तेल स्नेहन प्रणाली।
दो कोयलर विकल्प:
स्ट्रिप हेड एक कॉइलर के पास आता है, बेल्ट रैपर सिर को पकड़ता है और इसे कोइलिंग मैंड्रेल पर लपेटता है, स्टील स्ट्रिप मैंड्रेल पर कॉइल करना शुरू कर देता है, कोइलिंग स्पीड को अधिकतम स्थिर गति तक बढ़ा देता है, जब कॉइल टेल वेल्डिंग सीम कॉइलर के करीब आता है मिल लाइन को धीमा करें, पूंछ वेल्डिंग सीम के बाद पट्टी काट लें।
