उत्पाद विवरण:
|
| नाम: | AGC /AFC / APC 6Hi रिवर्सिंग कोल्ड रोलिंग मिल | सामग्री: | Q195-Q235;08Al, SPHC, SPHD, SPHE |
|---|---|---|---|
| इनपुट मोटाई: | 2.2-3.5 मिमी | समाप्त मोटाई: | 0.12-0.8 एमएम |
| पट्टी की चौड़ाई: | 900-1250 मिमी | रोलिंग गति: | 1250 मी / मिनट |
| नीचे दबाएं: | हाइड्रोलिक एजीसी | एजीसी हाइड्रोलिक दबाव: | 23 एमपीए |
| रोलिंग प्रक्रिया: | उलटना | पीछे हटने वाला तनाव: | 170kN |
| रोलिंग बल: | 1500 टी | रोलिंग टॉर्क: | 110केएन.एम |
| कुल शक्ति: | 13000 किलोवाट | मोटाई सहिष्णुता: | 0.005 मिमी |
| प्रमुखता देना: | 6 हाय रिवर्सिंग कोल्ड रोलिंग मिल,कोल्ड रोलिंग मिल लाइन 1450,हाई स्पीड एजीसी 6 हाय रोलिंग मिल |
||

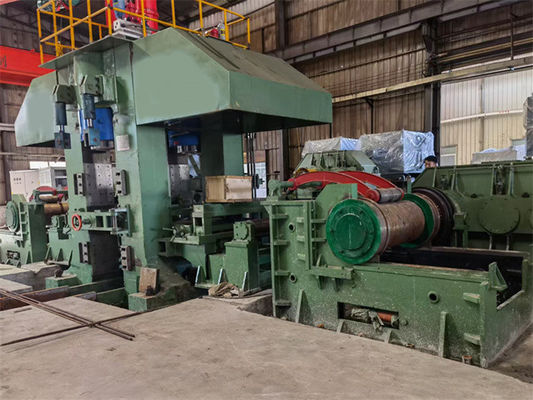

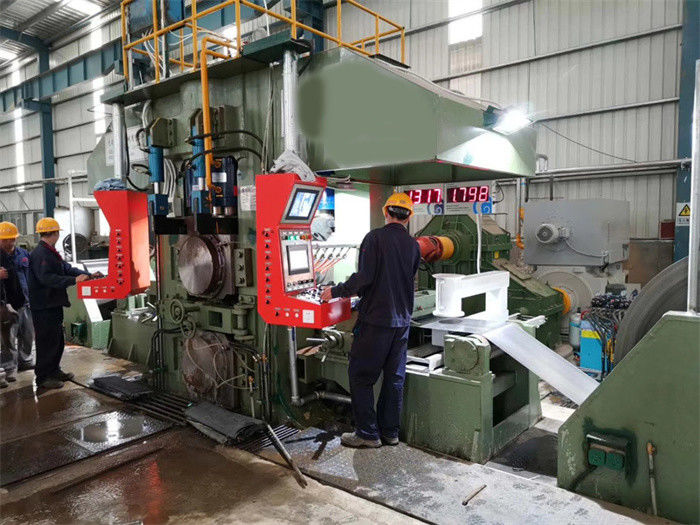

हाई स्पीड AGC /AFC / APC 6Hi रिवर्सिंग कोल्ड रोलिंग मिल लाइन (1450)
φ370/φ415/φ1180×1380mm 6hi प्रतिवर्ती कोल्ड रोलिंग मिल निम्न मापदंडों के साथ उच्च विन्यास उच्च गति उच्च परिशुद्धता कोल्ड रोलिंग मिल है:
| कच्चा माल |
| Q195,Q215,08Al,20#, Q235, SPHC, SPHD, SPHE |
| उपज शक्ति≤ 360N/mm2 तन्य शक्ति≤ 610N/mm2 |
| 2-3.5 मिमी मोटाई x (900-1250) मिमी चौड़ाई |
| ID610mm OD2000 अधिकतम 27T |
| तैयार उत्पाद |
| 0.12 -0.8 मिमी x 900 -1250 मिमी |
| ID508 X OD2000 x 27T |
| 1380 6 हाय रिवर्स मिल |
| φ370-φ330×1380mm वर्क रोलर |
| φ415 ~ φ375 × 1380 मिमी मध्य रोलर्स |
| φ1180-φ1080 × 1300 मिमी बैकअप रोलर्स |
| वर्क रोलर बेंडिंग (सिंगल साइड +/-): 375/280KN |
| मध्य रोलर झुकना (एकल पक्ष +): 450KN |
| मध्य रोलर स्थानांतरण: ± 150 मिमी |
| अधिकतम रोलिंग बल: 15000KN |
| अधिकतम रोलिंग टोक़: 110KN.M |
| रोलिंग गति: अधिकतम 1300 मीटर / मिनट |
संघटन:
अनकॉइलर, 1 सेट कॉइल लोडिंग कार, 1 सेट कॉइल हेड स्ट्रेटनर, 1 सेट
मिल से पहले रिकॉइलर, 1 सेट कॉइल अनलोडिंग कार, 1 सेट
मिल से पहले प्रोसेसिंग टेबल, 1 सेट
φ370/φ415/φ1180×1380mm 6hi प्रतिवर्ती कोल्ड रोलिंग मिल
मिल के बाद प्रोसेसिंग टेबल, 1 सेट
रोलर बदलते उपकरण, 1 सेट
मिल के बाद रिकॉइलर, 1 सेट कॉइल अनलोडिंग कार, 1 सेट
एजीसी सर्वो सिलेंडर 1 सेट के लिए उच्च दबाव हाइड्रोलिक प्रणाली
रोलर झुकने 1 सेट के लिए मध्य दबाव हाइड्रोलिक प्रणाली
हाइड्रोलिक क्रियाओं के लिए सामान्य दबाव हाइड्रोलिक सिस्टम 1सेट
एपीसी, एएफसी, एजीसी इलेक्ट्रिक कंट्रोल सिस्टम 1सेट
स्नेहन प्रणाली (पायसीकृत शीतलक प्रणाली, तेल गैस स्नेहन, पतली तेल स्नेहन)
विद्युत नियंत्रण प्रणाली का विवरण:
| 1 बिजली की आपूर्ति और वितरण प्रणाली | |
| 400V ड्राइव ट्रांसफॉर्मर और 710V मोटर ड्राइव स्ट्रांसफॉर्मर | |
| कम वोल्टेज बिजली वितरण प्रणाली | |
| यूपीएस प्रणाली | |
| 2 मुख्य मोटर ड्राइव सिस्टम | |
| मुख्य ड्राइव सिस्टम में मिल से पहले अनकॉइलर, रीकॉइलर, मेन मिल अपर रोलर, मेन मिल लोअर रोलर, रीकोइलर के बाद रीकॉइलर, ड्राइव कैबिनेट, ड्राइव मोटर्स सहित एसी फ्रीक्वेंसी कंट्रोलर का उपयोग शामिल है। | |
| एसी फ्रीक्वेंसी कंट्रोल SINAMICS S120 सीरीज़ है, कॉमन DC बस कई मोटर्स से जुड़ती है, फीडबैक स्टॉपिंग। | |
| मुख्य ड्राइव सिस्टम को प्रोफिबस द्वारा ऑटोमेशन सिस्टम से कनेक्ट करें | |
| 3 सहायक मोटर ड्राइव सिस्टम | |
| डिफ्लेक्टर रोलर्स के मोटर्स S120 को अपनाते हैं, प्रोसेसिंग लुब्रिकेशन स्टेशन के पंप मोटर्स G120XA फ्रीक्वेंसी इनवर्टर को अपनाते हैं। | |
| निरंतर गति मोटर ड्राइव | |
| 4 स्वचालन प्रणाली | |
| ड्राइव कंट्रोल ग्रेड L0, बेसिक ऑटोमेशन सिस्टम ग्रेड L1, HMI L1.5। | |
| एक S7-315 तर्क अनुक्रमिक नियंत्रण | |
| अन्य मोटर ड्राइव सिस्टम और प्रक्रिया नियंत्रण प्रणाली (S7-400+2×FM458) | |
| दूरस्थ I/O कनेक्शन | |
| एजीसी, एएफसी, एपीसी नियंत्रण | |
| 5 ऑपरेशन स्टेशन | |
| अनकॉइलिंग ऑपरेशन स्टेशन | |
| मुख्य संचालन स्टेशन | |
| एंट्री ऑपरेशन पैनल | |
| ऑपरेशन पैनल से बाहर निकलें | |
| 6 मीटर और निरीक्षण प्रणाली | |
