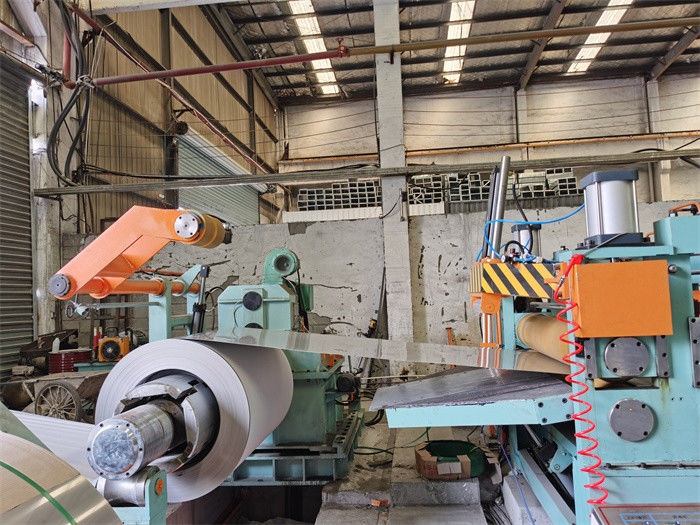

उच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीन

उच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
Trading Properties
MOQ
1 सेट
period for dispatch
60 -90 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

0.3-3 X 1300 स्लिटिंग लाइन मशीन

,

100 मीटर / मिनट स्लिटिंग लाइन मशीन

,

हाई स्पीड स्लिटिंग लाइन मशीन

Coil Material: एचआर, सीआर, जीआई, पीपीजीआई, क्यू235, एस355
Coil Width: 300-1300 मिमी
Sheet Thickness: 0.3-3 मिमी
Coil Weight: 15- 20टी
Slitting Speed: 0-120 मी / मिनट
Number Of Slitting: 3mm x 15slits, 1mm x 25slits
Product Brief
उच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीन इस मशीन की मुख्य विशेषताओं में शामिल हैं: स्वचालन की उच्च डिग्री: स्वचालित खिला, स्वचालित काटने, स्वचालित घुमाव, पूरी तरह से स्वचालित नियंत्रण, मैन्युअल हस्तक्षेप की कोई आवश्यकता नहीं, उत्पादन में मैन्युअल श्रम को कम करना। उच्च काटने की ...
Product Description

उच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीन



इस मशीन की मुख्य विशेषताओं में शामिल हैं:


स्वचालन की उच्च डिग्री: स्वचालित खिला, स्वचालित काटने, स्वचालित घुमाव, पूरी तरह से स्वचालित नियंत्रण, मैन्युअल हस्तक्षेप की कोई आवश्यकता नहीं, उत्पादन में मैन्युअल श्रम को कम करना।


उच्च काटने की सटीकता: यह मशीन उन्नत काटने की तकनीक को अपनाती है, जो उत्पाद की गुणवत्ता में प्रभावी ढंग से सुधार करते हुए उच्च परिशुद्धता और उच्च गति की कटाई प्राप्त कर सकती है।


मजबूत प्रसंस्करण क्षमता: स्टील प्लेट कटिंग लाइन में मजबूत प्रसंस्करण क्षमता होती है, जो विभिन्न उत्पादन आवश्यकताओं को पूरा करने के लिए विभिन्न विशिष्टताओं और मोटाई के कई स्टील प्लेटों को एक साथ संसाधित कर सकती है।


मजबूत अनुकूलनशीलता: यह मशीन न केवल साधारण स्टील प्लेटों को काटने के लिए उपयुक्त है, बल्कि विभिन्न प्रकार की प्लेटों, जैसे स्टेनलेस स्टील प्लेट्स, रंगीन स्टील प्लेट्स आदि को काटने के लिए भी उपयुक्त है।


इसलिए, स्टील उद्योग में स्वचालित स्टील प्लेट कटिंग लाइनों का व्यापक रूप से उपयोग किया जाता है, विशेष रूप से मोटर वाहन निर्माण, एयरोस्पेस, निर्माण और घरेलू उपकरणों जैसे उद्योगों में महत्वपूर्ण अनुप्रयोग मूल्य के साथ।



संघटन



कॉइल तैयार करने वाली सैडल, कॉइल लोडिंग कार, अनकॉइलर, कॉइल हेड ओपनर, पिंच फीडर और प्री-लेवलर, शीयर, पिट एकक्यूमुलेटर 1, एंट्री गाइड, स्लीटर, स्क्रैप वाइन्डर, पिट एक्युमुलेटर 2, टेंशनर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर , ओवरआर्म सेपरेटर के साथ रीकॉइलर, कॉइल डिस्चार्जिंग कार, (घूमने वाला दरवाज़ा)

  • अनकॉइलर: कॉइल लोड 15-20T के लिए सिंगल मैंड्रेल कैंटिलीवर टाइप या 20 -30T के लिए डबल टेपर हेड्स अनकॉइलर
  • पिंच फीडर और प्रीलेवलर: पिंच फीडिंग स्टील स्ट्रिप को जॉग में स्लीटर करने के लिए और फीड स्ट्रिप को स्वचालित मोड में गड्ढे संचायक में।
  • स्लिटर स्लिटिंग लाइन का दिल है, स्लिटिंग का एहसास करने के लिए डिस्क चाकू, स्पैसर, रबड़ के छल्ले या लकड़ी के स्ट्रिप्स स्थापित करें, डबल स्लिटर्स फास्ट एक्सचेंज वैकल्पिक है
  • स्लिट टेल प्रेस रोलर: स्क्रैप वाइन्डर पर रोल टेबल पर स्थापित, स्लिट स्ट्रिप्स को दबाने के लिए टेल पिट लूप में नहीं गिरती है।
  • स्क्रैप वाइन्डर: वर्टिकल टाइप या हॉरिजॉन्टल टाइप उपलब्ध है, एज स्क्रैप को विंड अप करें।
  • स्ट्रिप्स अलग करना: तीन बार अलग करने वाली स्ट्रिप्स (तनाव से पहले दो बार, एक बार पुनरावृत्ति से पहले)।
  • टेंशनिंग स्टेशन: चैनल्स स्लॉटेड बीम्स क्लैम्प वूल फेल्ट को उचित रिकॉइलिंग टेंशन प्रदान करते हैं।
  • डिफ्लेक्टर एन्कोडिंग रोलर: रीकॉइलिंग से पहले स्ट्रिप्स की दिशा को डिफ्लेक्ट करें और स्लिटर और रीकॉइलर के बीच सिंक्रोनाइज़ेशन का एहसास करने के लिए लाइन की गति को मापें
  • Recoiler: प्रेस स्ट्रिप्स को अलग करने के क्रम में स्ट्रिप्स को हवा देने के लिए सीमलेस मैंड्रेल या सामान्य सेगमेंट मैंड्रेल उपलब्ध हैं।



पैरामीटर

माँ कुंडल स्लिटिंग नंबर स्लिटिंग स्पीड काटने की सटीकता औजार शक्ति क्षमता

0.3-3 मिमी मोटी

300-1300 मिमी चौड़ाई

508 मिमी आईडी

1800 मिमी आयुध डिपो

20T वजन

0.3-1 मिमी के लिए 25 स्ट्रिप्स;



2.0-3.0 मिमी के लिए 10 स्ट्रिप्स;

0-120 मी / मिनट

एडजस्टेबल

20-1300 मिमी स्ट्रिप्स;

≤+/-0.10mm भट्ठा चौड़ाई,

कोयलिंग कूबड़ ≤0.5 मिमी।

चाकू: SKD11, SLD, H13K

स्पेसर्स: 45# स्टील

तकिया: रबर, पु के छल्ले

नायलॉन विभाजक

16Mn डिस्क को अलग करना

कुल 260 किलोवाट

स्लीटर 90KW

कोयलर 110KW

30mins / कुंडल x 15T कुंडल,

8 घंटे 240 टी

नक्शा रेखाचित्र

उच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीन

उच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीनउच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीनउच्च गति उच्च परिशुद्धता स्वचालित स्टील शीट स्लीटिंग लाइन मशीन
