सीआर कार्बन स्टील शीट के लिए कॉइल स्टील स्लिटिंग रीकोइलिंग लाइन के लिए डबल स्लिटर हेड कॉइल

डबल स्लीटर हेड्स कॉइल टू कॉइल स्टील स्लिटिंग रिकॉइलिंग लाइन फॉर सीआर कार्बन स्टील शीट

कॉइल टू कॉइल स्टील स्लिटिंग रिकॉइलिंग लाइन एक मशीन है जिसका उपयोग स्टील कॉइल को काटने और फिर से लपेटने के लिए किया जाता है, जो विभिन्न चौड़ाई और मोटाई के स्टील कॉइल को स्वचालित रूप से काट और फिर से लपेट सकती है।

इसका कार्य सिद्धांत स्टील कॉइल को बड़े रील पर खोलना है, इसे कटिंग मशीन के फीड विंच पर ले जाना, कटिंग चाकू से काटना और स्लीटर द्वारा स्ट्रिप्स में विभाजित करना, और अंत में एक छोटी रील प्राप्त करना जो आवश्यक चौड़ाई और लंबाई को पूरा करती है, और फिर इसे फिर से लपेटना। यह मशीन अनवाइंडिंग, कटिंग, स्लिटिंग और रीवाइंडिंग जैसे कई कार्यों को एकीकृत करती है, जिससे कुशल और स्वचालित संचालन सक्षम होता है, जिससे उत्पादन क्षमता और उत्पाद की गुणवत्ता में सुधार होता है।

हॉट रोल्ड एचआर कार्बन स्टील कॉइल हॉट रोलिंग मिल से बनी स्टील शीट की मोटी रेंज हैं। कोल्ड रोल्ड स्टील कॉइल कोल्ड रोलिंग से बनी पतली शीट हैं, मोटाई रेंज आमतौर पर 2 मिमी से कम होती है, न्यूनतम लगभग 0.2 मिमी, स्लिटिंग प्रक्रिया उच्च परिशुद्धता वाली उच्च गति वाली होती है और इस प्रकार उत्पादक होती है। जीआई और रंगीन शीट आमतौर पर सीआर स्टील शीट बेस होती हैं और उसी स्लिटिंग मशीन पर स्लिट की जाती हैं।

हम ग्राहकों को चुनने के लिए विभिन्न विन्यास विकल्प देते हैं, ग्राहक अपने उत्पादन की योजना बताते हैं

• आने वाली मदर कॉइल के आयाम
• तैयार बेबी कॉइल विनिर्देश
• वार्षिक उत्पादन
• स्लिट परिशुद्धता

फिर हम स्लिटिंग गति, स्लिटिंग परिशुद्धता और स्वचालन की गणना करते हैं। प्रत्येक स्लिटिंग लाइन अनुकूलित है, इस प्रकार ग्राहक के लिए सबसे उपयुक्त है।

.

संरचना और पैरामीटर:

1) कॉइल तैयार करने की काठी, 20T लोड

2) सिंगल मेंडरेल अनकॉइलर (508 मिमी मेंडरेल, 7.5KW प्रेस रोलर के साथ)

3) कॉइल-हेड स्ट्रेटनिंग और शोवेलिंग डिवाइस (हाइड्रोलिक)

4) डबल पिंच रोल और 5-रोलर लेवलर और कॉइल हेड शीयर (30KW AC, 160mm रोल)

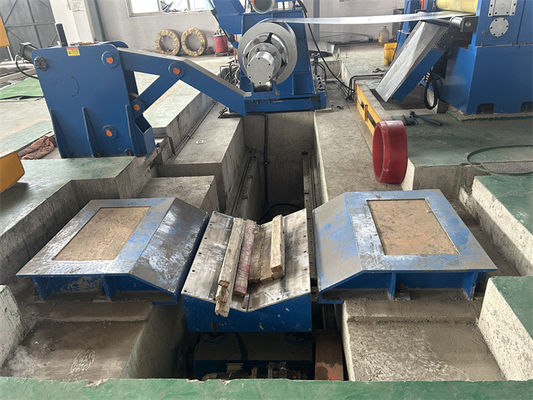

5) पिट संचायक 1 (3 मीटर लंबा, 3 मीटर गहरा, 2.0 मीटर चौड़ा)

6) स्लीटर से पहले साइड गाइड (300-1600 मिमी समायोज्य रेंज)

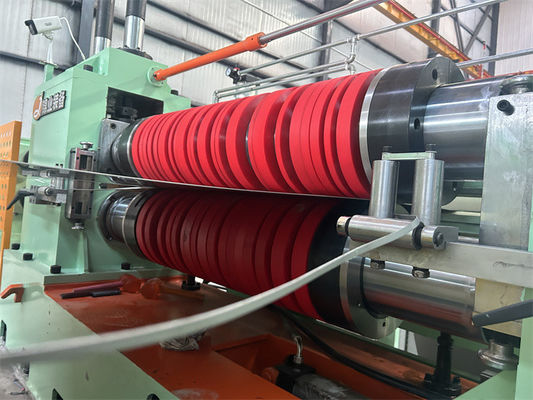

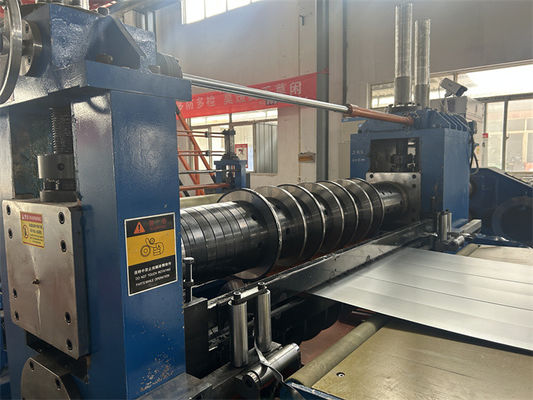

7) स्लीटर (डबल हेड्स फास्ट एक्सचेंज वैकल्पिक है), 220 मिमी आर्बर, 110KW DC

8) एज स्क्रैप रीलर (ट्रांसमिशन टेबल के नीचे स्थित) 4KW वेरिएबल फ्रीक्वेंसी

9) पिट संचायक 2 (3 मीटर लंबा, 5 मीटर गहरा, 1.6 मीटर चौड़ा)

10) प्री-सेपरेटर और टेंशनर, डिफ्लेक्टर रोलर (ऊन महसूस तनाव)

11) सेपरेटर प्रेस ब्रैकेट 508 मिमी सीमलेस मेंडरेल के साथ रिकॉइलर

12) कॉइल डिस्चार्जिंग कार, 20T लोड

13) हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम (7.5KW वेरिएबल पिस्टन पंप)

14) इलेक्ट्रिक कंट्रोल सिस्टम

लेआउट प्रक्रिया:

कॉइल तैयार करने की काठी, कॉइल लोडिंग कार, प्रेस रोलर के साथ सिंगल मेंडरेल अनकॉइलर, कॉइल हेड पीलर, पिंच फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लीटर, स्क्रैप वाइंडर, पिट लूप 2, टेंशनर और प्री-सेपरेटर, पोस्ट शीयर और डिफ्लेक्टर रोलर, ओवरआर्म सेपरेटर के साथ रिकॉइलर, कॉइल डिस्चार्जिंग कार, (टर्नस्टाइल)

पैरामीटर:

विन्यास:
