उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | कॉइल स्टील स्लिटिंग लाइन मशीन | चादर सामग्री: | एल्यूमीनियम, तांबा, पीतल, कांस्य |
|---|---|---|---|
| शीट की चौड़ाई: | 500-1800 मिमी | चादर की मोटाई: | 0.2-3 एमएम |
| स्लिटिंग स्पीड: | 0-50-100mpm समायोज्य | स्लिटिंग की संख्या: | 3 मिमी 10 स्लिट्स |
| कुंडल आईडी: | 508 मिमी, 610 मिमी | कुंडल आयुध डिपो: | 2000 मिमी |
| कुंडल वजन: | 20टी | काटने की सटीकता: | ±0.12मिमी |
| स्लिटिंग की संख्या: | 1mm x 30slits; 1 मिमी x 30 स्लिट्स; 3mm x 10slits 3 मिमी x 10 स्लिट | लागू उद्योग: | ऊर्जा और खनन, घरेलू उपयोग, होटल, खुदरा, कृषि, निर्माण कार्य, कपड़ा दुकानें, रेस्तरां, निर्माण सामग्र |
| प्रमुख विक्रय बिंदु: | उच्च परिशुद्धता, उच्च उत्पादकता, कम लागत और उच्च गति | बिक्री के बाद सेवा: | ऑनलाइन समर्थन, फ़ील्ड स्थापना |
| वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता, ऑनलाइन समर्थन, फील्ड रखरखाव | ||
| प्रमुखता देना: | Q460 स्टील मेटल स्लीटिंग लाइन,C-Mn स्टील मेटल स्लीटिंग लाइन,AHSS हाई स्ट्रेंथ कॉइल स्लीटिंग लाइन मशीन |
||

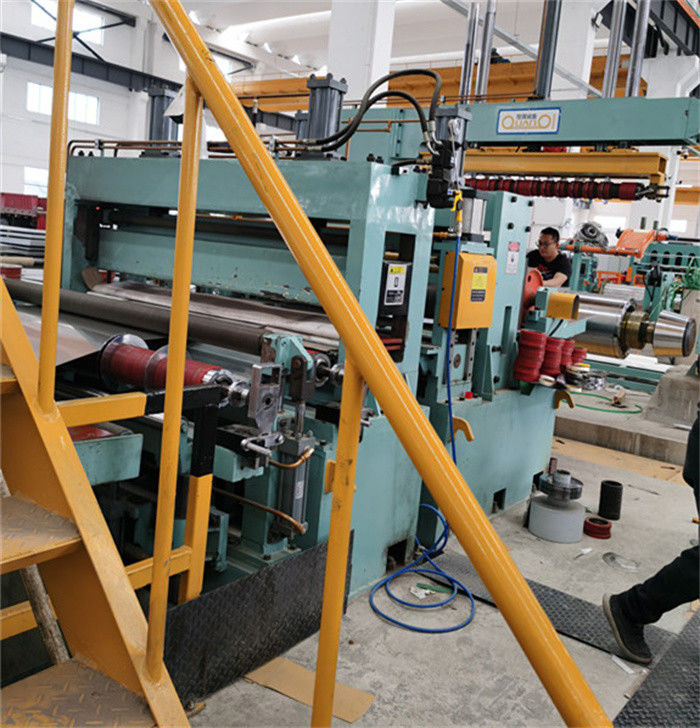

एएचएसएस हाई स्ट्रेंथ कॉइल स्टील स्लिटिंग लाइन मशीन (Q460,C-Mn स्टील)
विवरण
कॉइल स्टील स्लिटिंग लाइन मशीन एक प्रकार का उपकरण है जिसका उपयोग कॉइल स्टील काटने के लिए किया जाता है, जिसमें मुख्य रूप से स्वचालित खिला, कॉइल काटने और घुमावदार प्रक्रियाएं शामिल हैं।यह उत्पादन लाइन कॉइल स्टील कोल्ड प्रोसेसिंग उत्पादन लाइन का एक महत्वपूर्ण घटक है, और इसका कार्य सिद्धांत मुख्य रूप से आवश्यक चौड़ाई और लंबाई के अनुसार कई संकीर्ण पट्टी स्टील रोल में बड़े कॉइल स्टील पाइप सामग्री को काटने के लिए है।कोइल स्टील काटने उत्पादन लाइन का उपयोग व्यापक रूप से उद्योगों में कोइल स्टील की ठंड प्रसंस्करण उत्पादन लाइन में किया जाता है जैसे कि स्टील पाइपयह उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार के लिए महत्वपूर्ण उपकरणों में से एक है।
एएचएसएस में मुख्य रूप से डीपी स्टील, टीआरआईपी स्टील, एम स्टील, सीपी स्टील, एचएफ स्टील, टीडब्ल्यूआईपी स्टील, क्यूपी स्टील, तन्य शक्ति 500 - 1500 एमपीए शामिल हैं।
कोइल में एएचएसएस उच्च शक्ति वाले स्टील शीट उच्च गुणवत्ता वाले स्टील हैं, जिन्हें उच्च गुणवत्ता वाले स्लिटिंग की आवश्यकता होती है। हम एएचएसएस कॉइल स्टील कॉइल स्लिटिंग मशीनों का निर्माण और आपूर्ति करते हैं
संरचना और विशेषताएं
1बहुत मजबूत डिकोइलर और कॉइल खोलने वाले प्रेस रोलर और छीलने वाले झाड़ू प्लेट, स्टील स्ट्रिप को बाहर निकालने के समय स्थिर रूप से रखने के लिए, और स्ट्रिप सिर को चुटकी खिला उपकरण में भेजने के लिए।
2स्लिटरः स्लिटर स्टैंड, शाफ्ट, चाकू सामान्य स्लिटर से बड़े और मजबूत होते हैं। ड्राइव मोटर शक्ति सामान्य मॉडल स्लिटर से लगभग 50% अधिक होती है।
3किनारे के स्क्रैप वाइंडर में टॉर्क प्रकार का तनाव होता है, जो अधिक मजबूत और कुशल होता है।
4स्टील स्ट्रिप जमा करने के लिए एक्यूमेटर पिट लूप लंबा और गहरा है।
5.टेंशन प्रावधान इकाई में रोलर और ऊन दोनों ही होते हैं जो रिकोइलिंग के लिए समायोज्य स्थिर तनाव प्रदान करते हैं।
6रिकोइलर में पोर्टल फ्रेम प्रकार का ओवरआर्म सेपरेटर होता है, ऊपर से लेकर प्रेस सेपरेटिंग स्ट्रिप्स तक।
7काटने की गति आमतौर पर 80 मीटर/मिनट के भीतर सीमित होती है।
8चाकू काटने के लिए विशेष सामग्री का उपयोग किया जाएगा।
9हाइड्रोलिक प्रणाली जैसे हाइड्रोलिक सिलेंडर, वाल्व, मजबूत और अधिक टिकाऊ होना चाहिए।
लेआउट प्रक्रियाः
कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर, पिट लूप 2,टेन्शनर और प्री-सेपरेटर, पोस्ट कतरनी और डिफ्लेक्टर रोलर, ओवरआर्म विभाजक के साथ recoiler, कॉइल डिस्चार्जिंग कार
पैरामीटरः
| स्लिटिंग लाइन (0.3-3.0) x 1800 100mpm | पैरामीटर |
| आने वाले स्टील कॉइल | ID508mm, 610mm, OD1800mm, कॉइल वजन 20T |
| तैयार बेबी कॉइल्स | ID508mm, OD1800mm, कॉइल वजन 20T अधिकतम |
| मदर कॉइल की चौड़ाई | 500-1800 मिमी |
| बेबी कॉइल की चौड़ाई | 50mm-800mm |
| काटने की संख्या | 1 मिमी x 30 स्लिट्स; 3 मिमी x 10 स्लिट्स |
| मुख्य मोटर | स्लिटर 132KW + रीकोइलर 160KW |
| स्लिटर चाकू | आईडी250 x ओडी380 x 20 मिमी एसएलडी, एचआरसी60-61 |
| रिकोइलर मंड्रिल | 508 मिमी का मंड्रेल |
| वैकल्पिक | डबल स्लिटर, अनलोडिंग टर्नस्टाइल |
| काटने की गति | 0-50-100mpm समायोज्य |
| विन्यास | सीमेंस पीएलसी, पार्कर डीसी ड्राइवर, रेक्स्रोथ वाल्व |
| काटने की सटीकता | स्लिट की चौड़ाई ±0.12 मिमी; कैंबर ±0.1 मिमी/एम; बोर 3% मोटाई; रिकोइल हम्प <0.5 मिमी |
विन्यासः
| भाग | सामग्री, प्रसंस्करण, ब्रांड |
| शाफ्ट, अक्ष, रोलर्स | 40Cr, HB250-275, HRC55-58 |
| स्लिटर बार्बर | 42CrMo फोर्जिंग, HB280-300, सतह मध्यम आवृत्ति टेम्परिंग HRC50-55, हार्ड क्रोम कोटिंग, सतह पॉलिशिंग |
| फ्रेम, आधार | Q235-A,Q345चक्की प्लेटों का वेल्डिंग, एनीलिंग उपचार |
| गियरबॉक्स बॉडी | Q345 प्लेटों का वेल्डिंग, ताप उपचार, रेत के धमाके, प्राइमर पेंटिंग |
| गियरः | 40Cr फोर्जिंग स्टील, HB240-255, दांतों का मुख कठोर, दांत पीस |
| अनकोइलर, रीकोइलर सेगमेंट्स: | 45# कास्ट स्टील, टेम्परिंग, हार्ड क्रोम कोटिंग और पॉलिशिंग |
| हाइड्रोलिक पंप | युकेन पिस्टन चर पंप |
| पीएलसी | सीमेंस एस200 |
| असर | HRB, ZWZ, SKF |
| न्युमेटिक भाग | हवाई हमला, एसएमसी |
