उत्पाद विवरण:
|
| नाम: | उच्च आवृत्ति वेल्डिंग स्टील पाइप ट्यूब बनाने की मशीन | इनपुट: | कम कार्बन, कम मिश्र धातु स्टील कॉइल |
|---|---|---|---|
| उत्पादन: | 15-38 गोल पाइप | उत्पादन गति: | 140 मी/मिनट |
| भूमि क्षेत्रफल: | 35मी x 4मी | एचएफ वेल्डर: | ठोस अवस्था 150KW |
| काट रहा है: | ठंडी आरी | टूलींग: | Cr12 रोलर्स |
| बनाने की तकनीक: | ईआरडब्ल्यू | रोलर दस्ता: | क्षैतिज 40 मिमी |
| प्रमुखता देना: | पाइप ट्यूब बनाने की मशीन एचजी 25,वेल्डिंग स्टील पाइप बनाने की मशीन,140 मीटर / मिनट स्टील ट्यूब बनाने की मशीन |
||
उच्च आवृत्ति वेल्डिंग स्टील पाइप ट्यूब बनाने की मशीन (एचजी 25)
यह उच्च आवृत्ति वेल्डिंग स्टील पाइप मिल Φ15mm ~ Φ38mm और 0.6 ~ 1.2mm की दीवार मोटाई के साथ संरचनात्मक पाइप और औद्योगिक पाइप के लिए उच्च आवृत्ति सीधे सीम वेल्डेड पाइप का उत्पादन करने के लिए विशेष उपकरण है।अनुकूलन डिजाइन, सर्वोत्तम सामग्री पसंद, और सटीक निर्माण और रोलर्स के माध्यम से, पूरी लाइन को उच्च परिशुद्धता और उच्च गति तक पहुँचा जा सकता है।पाइप व्यास और दीवार की मोटाई की उपयुक्त सीमा के भीतर, पाइप उत्पादन की गति को समायोजित किया जा सकता है।
HG25 पाइप मिल विशिष्टता:
| संघटन | विन्यास | मापदंडों |

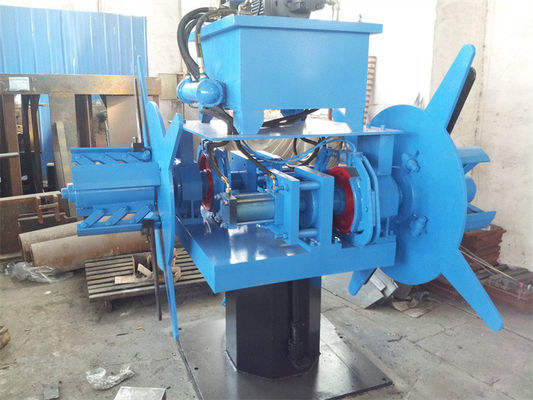

| अनकॉयलर | डबल हेड मैनुअल विस्तार | 0.6- 1.2 x 40-120mm ID508, OD1600 1T |
| कतरनी और वेल्डर | स्वचालित हाइड्रोलिक कतरनी, आर्गन आर्क वेल्डिंग | H13 ब्लेड, 1.5 x 150 मिमी,16 ~ 150 ए |
| वर्टिकल केज संचायक | पिंजरे में पिंच फीडिंग और पैसिव बाहर आना | 5m x 2.4m केज फीडिंग 200m/min, 2.2KW |

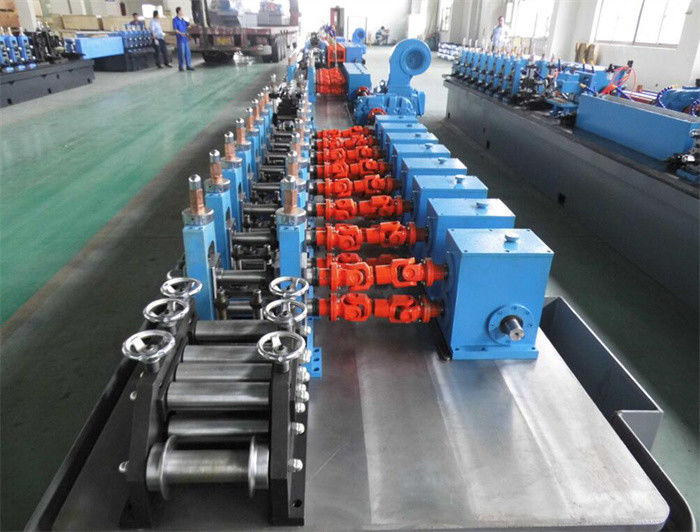

| बनाने की मशीन | ब्रेकडाउन फॉर्मिंग और फिन-पास फॉर्मिंग | 8 क्षैतिज रोल सेट करता है, 11 लंबवत रोल 55 किलोवाट |
| वेल्डिंग और ठंडा करना | सीवन गाइड, एचएफ वेल्डिंग फैलाएंगे, deburring, ठंडा | टर्क्स सीम गाइड, 150KW सॉलिड स्टेट वेल्डर, 2 रोल्स स्क्वीज़िंग, 2 पीस बर्र्स स्क्रैपिंग, 1m कूलिंग टैंक |
| आकार देने वाली मशीन | क्षैतिज, ऊर्ध्वाधर रोलर्स और रैखिक समायोजन | 5 वर्टिकल रोल, 5 हॉरिजॉन्टल रोल और 4 रोलर ऊपर और नीचे से एडजस्ट होते हैं और 4 रोलर बाएं और दाएं से |
| फ्लाई कटिंग आरी | शीत काटने, गर्म घर्षण वैकल्पिक | Φ13~Φ38mm x 10m, OD350mm×ID50mm×2.5~3.0mm सॉ ब्लेड, 20KW |
| आउटपुट रोल टेबल | दो पक्ष समाप्त हो गए | 12मी |
| कुल शक्ति | 250 किलोवाट |
ईआरडब्ल्यू पाइप मिल विशिष्टता:
| आदर्श | पाइप का आकार | एचएफ वेल्डर (किलोवाट) | मोटर शक्ति (किलोवाट) | गति (एम / मिनट) |
| एमएम एक्स मिमी | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
पाइप मिल विद्युत प्रणाली का विन्यास
