उत्पाद विवरण:
|
| नाम: | अत्यधिक टिकाऊ स्टील पाइप वेल्डिंग ERW ट्यूब मिल मशीन | इनपुट: | एचआर सीआर स्टील स्ट्रिप्स |
|---|---|---|---|
| उत्पादन: | Φ76 ~ Φ165 पाइप | उत्पादन गति: | 20- 50 मी/मिनट |
| भूमि क्षेत्रफल: | 80 मीटर x 8 मीटर | एचएफ वेल्डर: | ठोस अवस्था 500KW |
| काट रहा है: | फ्लाई कटिंग आरी | टूलींग: | Cr12, H13 रोलर्स |
| बनाने की तकनीक: | 7 + 5 क्षैतिज रोलर्स | रोलर दस्ता: | क्षैतिज 120 मिमी |
| कुल शक्ति: | 1000 | जिंक छिड़काव: | वैकल्पिक |
| प्रमुखता देना: | हैवी ड्यूटी स्टील पाइप वेल्डिंग मशीन,50 मीटर / मिनट स्टील पाइप वेल्डिंग मशीन,ERW ट्यूब मिल मशीन HG 165 |
||

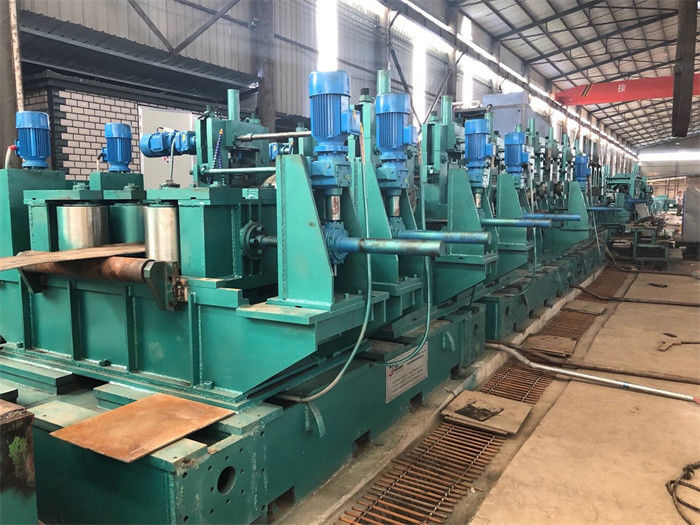

हैवी ड्यूटी स्टील पाइप वेल्डिंग ERW ट्यूब मिल मशीन (HG 165)

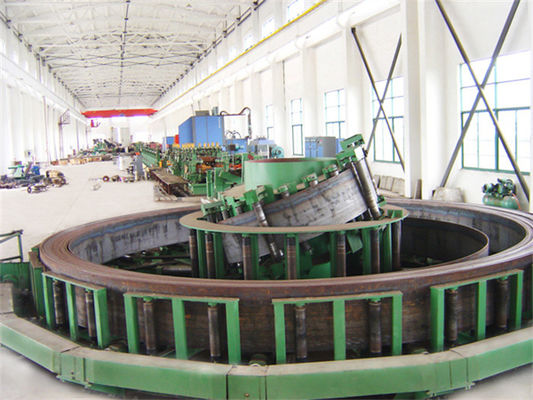

अनकॉइलिंग → स्ट्रिप स्ट्रेटनिंग → शीयर एंड वेल्डिंग टेबल → एक्युमुलेटिंग → लेवलिंग → फॉर्मिंग → एचएफ वेल्डिंग → डिबगिंग (आउटर) → (जिंक स्प्रेइंग) → कूलिंग → साइजिंग → पाइप स्ट्रेटनिंग → कटिंग → डिस्चार्जिंग
क्षैतिज रोल फ्रेम और कार्यक्षेत्र रोल फ्रेम:
| नाम | खंड | मात्रा | दस्ता दीया। | सामग्री | इलाज |
| क्षैतिज रोल फ्रेम | बनाने की इकाई | 7 | Φ120 मिमी | 40 करोड़ | एचएफ शमन |
| आकार देने वाली इकाई | 5 | Φ120 मिमी | 40 करोड़ | एचएफ शमन |
| नाम | खंड | मात्रा | दस्ता दीया। | सामग्री | इलाज |
| कार्यक्षेत्र रोल फ्रेम | बनाने की इकाई | 8 | Φ65 मिमी | 40 करोड़ | एचएफ शमन |
| आकार देने वाली इकाई | 5 | Φ65 मिमी | 40 करोड़ | एचएफ शमन |
एचजी 89 पाइप उत्पादन लाइन का वर्गीकरण:
| कच्चा माल | |
| कम कार्बन स्टील, कम मिश्र धातु इस्पात, एचआर या सीआर। तन्य शक्ति: σb≤600Mpa उपज बिंदु: σs≤315MPa 2.0-6.0 x 520mm, ID508mm OD1800mm, 8T |
|
| समाप्त पाइप्स | |
|
गोल पाइप का आकार:Φ76 ~ Φ165 मिमी* 2 मिमी ~ 6 मिमी 40 × 80 मिमी ~ 80 × 160 मिमी * 2.5 मिमी ~ 5.0 मिमी |
|
| मशीन पैरामीटर | |
|
डेकोइलर, हाइड्रोलिक विस्तार, एयर ब्रेक, 8T लोड कॉइल हेड ओपनर और स्ट्रेटनर: 18KW सीम गाइड (तुर्क सिर प्रकार), 3 रोल निचोड़ रोलर, 2 स्क्रैपिंग चाकू। |
ईआरडब्ल्यू पाइप मशीनें विशिष्टता:
| आदर्श | पाइप का आकार | एचएफ वेल्डर (किलोवाट) | मोटर शक्ति (किलोवाट) | गति (एम / मिनट) |
| एमएम एक्स मिमी | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| HG25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| HG50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160 x 2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
