उत्पाद विवरण:
|
| नाम: | सुपर हाई स्पीड स्टील कॉइल अनुदैर्ध्य स्लिटिंग लाइन | सामग्री: | एचआर, सीआर, जीआई कॉइल शीट |
|---|---|---|---|
| कुंडल चौड़ाई: | 500-1600 | कुंडल की मोटाई: | 0.4-4.0 |
| कुंडल वजन: | 25t | कुंडल आईडी, आयुध डिपो: | 508 मिमी, 2000 मिमी |
| स्लिटिंग की संख्या: | 4 मिमी x 10 स्ट्रिप्स | स्लिटिंग स्पीड: | 0-180 मी / मिनट |
| मैंड्रेल को पीछे हटाना: | 508 | डबल स्लिटर्स: | वैकल्पिक |
| भूमि क्षेत्रफल: | 25मी x 13मी | कुल शक्ति: | 480 किलोवाट |
| प्रमुखता देना: | अनुदैर्ध्य प्रेसिजन स्लीटिंग लाइन,प्रेसिजन स्लीटिंग लाइन 4 एक्स 1600,स्टील कॉइल स्लीटिंग लाइन 180mpm |
||

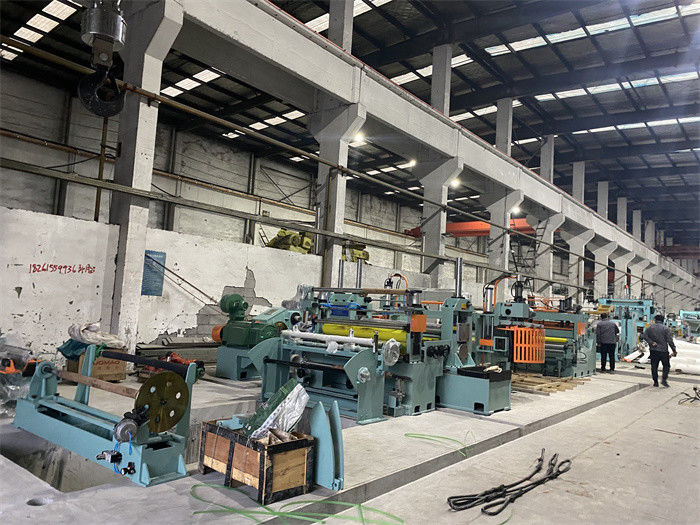

सुपर हाई स्पीड स्टील कॉइल अनुदैर्ध्य स्लिटिंग लाइन्स 4 x 1600 180mpm
हमारी नई प्रकार की उन्नत अनुदैर्ध्य स्लीटिंग लाइन बहुत अधिक गति, स्थिरता और सटीकता प्रदान करती है।
1. सिंगल मैंड्रेल डिकॉयलर:
सेंट्रल लाइन पर कॉइल को आसानी से समायोजित करने के लिए केंद्रीकरण करते हुए, ऑपरेटर पैनल पर एक बटन दबाएं।
यदि आंशिक कॉइल स्लिट है, तो शेष कॉइल शीट अनकॉइलर में वापस आ सकती है
uncoiler मैंड्रेल ज़िगज़ैग टूथ सेगमेंट है जो आंतरिक स्टील शीट को चोट नहीं पहुँचाता है।
लिपटे कागज को छीलने के लिए अनकॉइलर के सामने पेपर पीलिंग डिवाइस।
2. पिंच रोलर डिफ्लेक्शन गाइड रोल और पिंच फीडिंग रोल प्ले करता है।
3. साइड गाइड और हॉरिजॉन्टल गाइड: स्टील स्ट्रिप को केंद्र में गाइड करने के लिए और नीचे कूदने के लिए नहीं।
4. स्लिटर:
5. स्क्रैप वाइन्डर: गाइड रोल टेबल के ईयर फ्रेम पर वर्टिकल वाइंडिंग रील्स, एज स्क्रैप अपने आप नीचे गिर जाते हैं, और टेल प्रेस रोलर होल्ड स्लिट स्टिप्स टेल।
6. प्री सेपरेटिंग और टेंशनर: सभी अलग करने वाले शाफ्ट समान हैं और आसानी से विघटित और स्थापित होते हैं।
तनाव प्रावधान परिवर्तनीय पिस्टन पंप हाइड्रोलिक सिस्टम है, शीर्ष पर दो हाइड्रोलिक सिलेंडर संतुलन दबाव देते हैं।
7. पोस्ट शीयर और डिफ्लेक्टर रोलर: पोस्ट शियर अनियमित स्ट्रिप्स टेल को काट देता है, जिससे रिकॉइलर पर पैकिंग आसान हो जाती है।
डिफ्लेक्टर रोलर पर एनकोडर स्लिटिंग लंबाई को ट्रैक करता है और टच स्क्रीन पर दिखाता है।

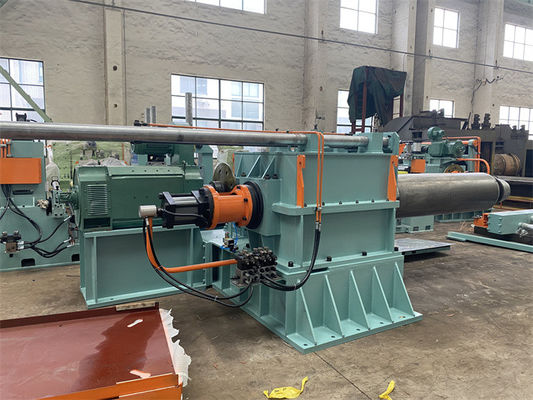

8. रेकोइलर: स्ट्रिप्स को साफ करने वाले ब्रशर ब्रशिंग के साथ नीचे प्रेस करने के लिए ऊपर से ओवरआर्म प्रेस सेपरेटर।
रीकोइलर मैंड्रेल शाफ्ट को मजबूती से और ठीक से समर्थन करने के लिए त्रिकोण दरवाजा घूर्णन।
स्टील कॉइल्स आंतरिक सतह की रक्षा के लिए निर्बाध खराद।
9. हाइड्रोलिक पाइपिंग क्लैंप लॉक प्रकार, ठोस संरचना और स्थापित करने और विघटित करने में आसान है।
पैरामीटर्स:
| कच्चा माल | तैयार उत्पाद | औजार | शक्ति | क्षमता |
| माँ कुंडल | बेबी कॉइल्स | |||
| आईडी 508 मिमी | आईडी 508 मिमी | डिस्क चाकू आईडी240 x ओडी360 x 15 मिमी | काटने की मशीन 160 किलोवाट | रफ़्तार 0-180 मी / मिनट |
| आयुध डिपो 2000 मिमी | आयुध डिपो 2000 मिमी | चाकू स्पेसर आईडी240x ओडी280 | रीकोइलर 200 किलोवाट | शुद्धता +/- 0.10 मिमी |
| वजन 25 टी | वजन 25 टी | सेपरेटर आईडी 85 x ओडी 180 मिमी | संपूर्ण 400 किलोवाट | वक्रता 0.5 मिमी / मी |
| मोटाई 0.4-4 मिमी | स्ट्रिप्स 1 मिमी x 30 स्लिट्स, 3 मिमी x 12 स्लिट्स | तनाव पैड 1350 x 400 मिमी | कूबड़: | |
| चौड़ाई 500-1600 मिमी | चौड़ाई 20-600 मिमी | नायलॉन स्पेसर: आईडी 95 x ओडी 110 मिमी |
संरचना और पैरामीटर्स:
| नहीं। | संघटन | मापदंडों |
| 1 | फीडिंग कॉइल कार | 25टी |
| 2 | डबल मैंड्रेल अनकॉइलर | Φ508 मिमी, 25T भार |
| 3 | पिंच फीडर और फाइव रोलर लेवलर | Φ160 मिमी, 37KW |
| 4 | हाइड्रोलिक कतरनी | 3 x 1600 |
| 5 | पिट संचायक 1 | 3000 मिमी लंबाई |
| 6 | साइड गाइड और प्रेस रोलर | 300-1600 मिमी चौड़ा |
| 7 | काटने की मशीन | Φ240mm, 160KW + 4KW x 3 |
| 8 | किनारे स्क्रैप वाइन्डर और स्ट्रिप्स पूंछ प्रेस | 7.5KW x 2 |
| 9 | पिट संचायक 2 | 4000 मिमी लंबाई |
| 10 | प्री-सेपरेटर, टेंशनर, बैलेंसिंग रोलर | दो बार अलग होने से ऊन को तनाव महसूस हुआ |
| 1 1 | ReCoiler (डिस्क को अलग करने के साथ, पुशर) | Φ508mm, 200KW, 25T भार |
| 12 | कॉइल डिस्चार्जिंग कार | 25टी |
| 13 | हाइड्रॉलिक सिस्टम | रेक्स्रोथ वाल्व, युकेन पंप |
| 14 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन |
