स्टील स्लिटिंग लाइन के लिए प्रिसिजन स्टील कॉइल अनकॉइलर स्लीटर कॉइलर मशीनें

स्टील स्लिटिंग लाइन के लिए प्रिसिजन स्टील कॉइल अनकॉइलर स्लीटर कॉइलर मशीनें

एक स्टील स्लिटिंग लाइन में, अनकॉइलर मशीन, स्लिटर मशीन और रीकॉइलर मशीन मुख्य इकाइयाँ हैं।

• अनकॉइलर मशीन: स्टील कॉइल को अनकॉइलर मैंड्रेल पर लोड करें, कॉइल हेड खोलें और स्लीटिंग प्रक्रिया में कॉइल को अनकॉइल करें।

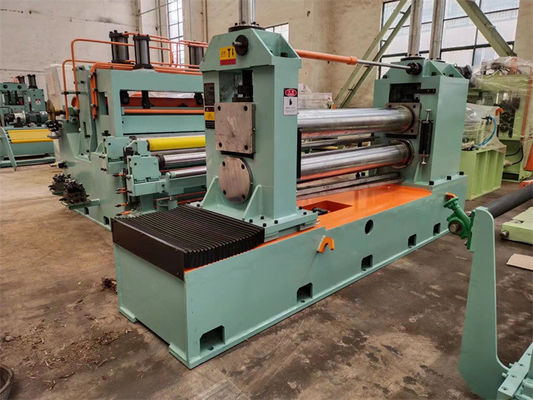

• स्लिटर मशीन: स्टील की पट्टी को अनुदैर्ध्य रूप से स्लिट करने के लिए गोलाकार रोटरी चाकू पहनने के लिए डबल आर्बर्स, मोटर और गियरबॉक्स दो आर्बर्स ड्राइव करते हैं, ऊपरी आर्बर के प्रेस-डाउन को मोटर और वर्म गियर द्वारा समायोजित किया जाता है।

स्लिटर टूल्स में सर्कुलर चाकू, चाकू और कुशन के बीच स्टील स्पेसर शामिल होते हैं जो स्लिट स्ट्रिप्स को सीधे स्लिटर से छोड़ते हैं।

स्लिटर की शुद्धता बहुत महत्वपूर्ण है, दो arbors समानांतर होना चाहिए, चाकू और स्पेसर अच्छी परिशुद्धता होनी चाहिए।

चाकू बदलना: ओपन ऑपरेशन साइड स्लिटर स्टैंड, टूल को दो आर्बर्स पर इंस्टॉल करें। दो स्लिटर हेड्स या बुर्ज रोटेटिंग आर्बर्स टूल्स को ऑफलाइन इंस्टाल करते हैं और निष्क्रिय समय बचाते हैं।

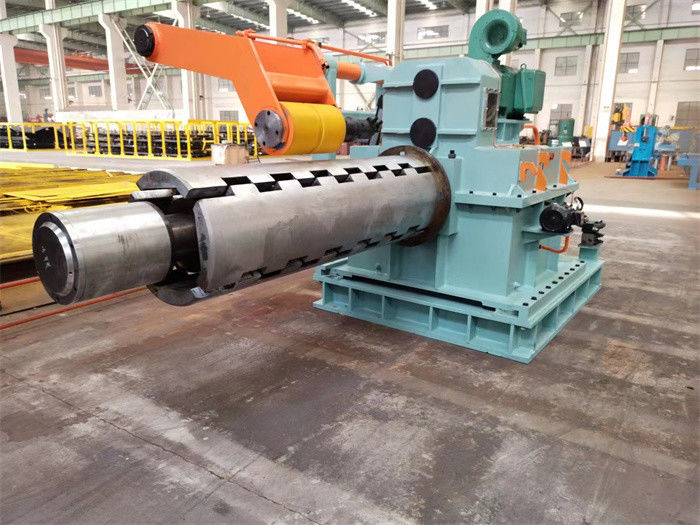

• रीकॉइलर मशीन: रिकॉइलर मैंड्रेल पर रिवाइंड स्लिट स्ट्रिप्स, इसमें प्रेस सेपरेटर, एक्सपेंशन मैंड्रेल, ड्राइव मोटर और ट्रांसमिशन गियरबॉक्स, सपोर्ट आर्म, पुशर शामिल हैं।

पतली शीट वाइंडिंग के लिए, परतों के अंदर स्टील स्ट्रिप्स की सुरक्षा के लिए रिकॉइल मैंड्रेल सीमलेस है।

रिवाउंड स्टील स्ट्रिप्स परतों और किनारों में साफ हैं, टेलीस्कोप 0.5 मिमी के भीतर है

पतली शीट स्लीटिंग मशीन को 120 मीटर / मिनट, 150 मीटर / मिनट, 200 मीटर / मिनट की हाई स्पीड स्लिटिंग की जरूरत होती है, इस प्रकार लगभग आधे घंटे में एक कॉइल, प्लस को स्लिट किया जा सकता है

समय को कम करने के लिए प्रभावी तंत्र की व्यवस्था की जाती है, लोडिंग, थ्रेडिंग और अनलोडिंग का समय 10 मिनट के भीतर समाप्त हो सकता है, प्रत्येक 8 घंटे में 10 कॉइल (10coils x 15T = 150T) को स्लिट किया जा सकता है।

पैरामीटर्स:

विन्यास:
