Q460 C Mn स्टील मेटल स्लीटिंग लाइन AHSS हाई स्ट्रेंथ कॉइल स्टील स्लीटिंग लाइन मशीन

एएचएसएस हाई स्ट्रेंथ कॉइल स्टील स्लिटिंग लाइन मशीन (Q460,C-Mn स्टील)

एएचएसएस में मुख्य रूप से डीपी स्टील, टीआरआईपी स्टील, एम स्टील, सीपी स्टील, एचएफ स्टील, टीडब्ल्यूआईपी स्टील, क्यूपी स्टील, तन्य शक्ति 500 - 1500 एमपीए शामिल हैं।

कोइल में एएचएसएस उच्च शक्ति वाले स्टील शीट उच्च गुणवत्ता वाले स्टील हैं, जिन्हें उच्च गुणवत्ता वाले स्लिटिंग की आवश्यकता होती है। हम एएचएसएस कोइल स्टील कोइल स्लिटिंग मशीनों का निर्माण और आपूर्ति करते हैं

संरचना और विशेषताएं

1बहुत मजबूत डिकोइलर और कॉइल खोलने वाले प्रेस रोलर और छीलने वाले झाड़ू प्लेट, स्टील स्ट्रिप को बाहर निकालने के समय स्थिर रूप से रखने के लिए, और स्ट्रिप सिर को चुटकी खिला उपकरण में भेजने के लिए।
2स्लिटरः स्लिटर स्टैंड, शाफ्ट, चाकू सामान्य स्लिटर से बड़े और मजबूत होते हैं। ड्राइव मोटर शक्ति सामान्य मॉडल स्लिटर से लगभग 50% अधिक होती है।
3किनारे के स्क्रैप वाइंडर में टॉर्क प्रकार का तनाव होता है, जो अधिक मजबूत और कुशल होता है।
4स्टील स्ट्रिप जमा करने के लिए एक्यूमेटर पिट लूप लंबा और गहरा है।

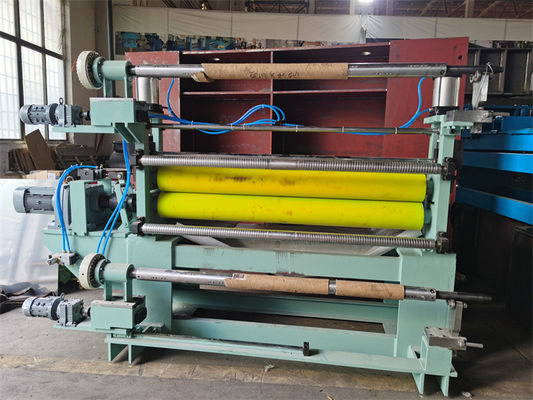

5.टेंशन प्रावधान इकाई में रोलर और ऊन दोनों ही होते हैं जो रिकोइलिंग के लिए समायोज्य स्थिर तनाव प्रदान करते हैं।
6रिकोइलर में पोर्टल फ्रेम प्रकार का ओवरआर्म सेपरेटर होता है, ऊपर से लेकर प्रेस सेपरेटिंग स्ट्रिप्स तक।
7काटने की गति आमतौर पर 80 मीटर/मिनट के भीतर सीमित होती है।
8चाकू काटने के लिए विशेष सामग्री का उपयोग किया जाएगा।
9हाइड्रोलिक प्रणाली जैसे हाइड्रोलिक सिलेंडर, वाल्व, मजबूत और अधिक टिकाऊ होना चाहिए।

लेआउट प्रक्रियाः

कॉइल तैयार करने वाली सीडल, कॉइल लोडिंग कार, प्रेस रोलर के साथ अनकोइलर, कॉइल हेड पीलर, चुटकी फीडर और 5 रोलर प्री-लेवलर, शीयर, पिट लूप 1, साइड गाइड, स्लिटर, स्क्रैप वाइंडर, पिट लूप 2,टेन्शनर और प्री-सेपरेटर, पोस्ट कतरनी और डिफ्लेक्टर रोलर, ओवरआर्म विभाजक के साथ recoiler, कॉइल डिस्चार्जिंग कार

पैरामीटरः

विन्यासः
