उत्पाद विवरण:
|
| नाम: | स्टेनलेस स्टील रोटरी शीयर फ्लाइंग कट टू लेंथ लाइन | चादर सामग्री: | SUS201, SUS304, आदि |
|---|---|---|---|
| चादर की मोटाई: | 0.3-3 मिमी | शीट की चौड़ाई: | 600-1600 मिमी |
| कुंडल आईडी: | 508 मिमी | कुंडल आयुध डिपो: | 2000 मिमी |
| कुंडल वजन: | 25t | काटने की गति: | 80 पीसी / मिनट x 1 मी |
| काटने की शैली: | रोटरी कतरनी, सर्वो ड्राइव | न्याय के लिए संघर्ष करनेवाला: | 6hi |
| कुल शक्ति: | 300 किलोवाट | भूमि क्षेत्रफल: | 30मी x 8मी |
| प्रमुखता देना: | हाई स्पीड मेटल कट टू लेंथ मशीन,रोटरी शीयर फ्लाइंग कट टू लेंथ लाइन,फ्लाइंग कट टू लेंथ लाइन 0.3 मिमी |
||

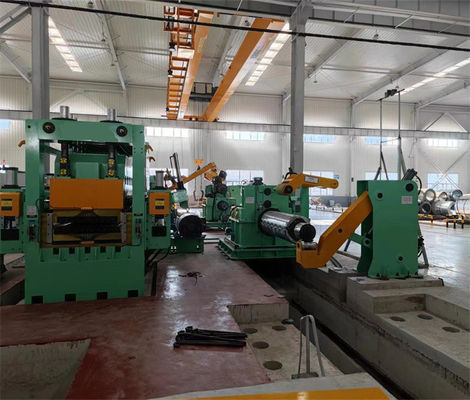

हाई स्पीड स्टेनलेस स्टील रोटरी शीयर फ्लाइंग कट टू लेंथ लाइन (0.3-3) x 1600
स्टेनलेस स्टील कॉइल शीट कट टू लेंथ लाइन बाजार में लोकप्रिय हो रही है, जब स्टील शीट प्रोसेसिंग प्लांट को प्रतिस्पर्धी क्षमता में सुधार के लिए उच्च उत्पादकता की आवश्यकता होती है, रोटरी कतरनी फ्लाई कट टू लेंथ लाइन की आवश्यकता होती है, एक तरफ इसकी उच्च परिशुद्धता, दूसरी तरफ इसकी उच्च गति , स्टेनलेस स्टील शीट्स को सामान्य स्टील शीट्स की तुलना में विशेष रूप से अधिक की आवश्यकता होती है।
स्टेनलेस स्टील शीट फ्लाइंग शीयर कट टू लेंथ लाइन एडवांस्ड कट टू लेंथ मशीन है, जिसमें निम्नलिखित हैंपात्र:
3 मिमी कॉइल और 0.3 मिमी कॉइल की तुलना:
| कुंडल विनिर्देश | शीट की लंबाई | कटिंग लाइन की गति | प्रति कुंडल समय काटना | |
| 0.3 मिमी कॉइल शीट | 508 मिमी आईडी, 1250 मिमी चौड़ाई, 15 टी | ~ 5000 मी | 50 मी / मिनट | 100 मि |
| 3 मिमी कॉइल शीट | 508 मिमी आईडी, 1250 मिमी चौड़ाई, 15 टी | ~500 मी | 50 मी / मिनट | 10 मिनिट |
पैरामीटर्स:
| इनपुट कच्चा माल और तैयार उत्पाद | |
| कच्चा माल | SUS200, 300, 400 स्टेनलेस स्टील शीट कॉइल |
| यांत्रिक संपत्ति | तन्य शक्ति σb≤800Mpa, σ0.2≤500Mpa |
| मोटाई | 0.2-2.0 मिमी, 0.3-3.0 मिमी |
| चौड़ाई | 500 मिमी -1600 मिमी (अधिकतम) |
| आयुध डिपो | ≤Φ1500,2000 मिमी |
| पहचान | Φ508mm (गास्केट के साथ Φ610mm तक बड़ा करें) |
| अधिकतम भार | 15 टन, 20 टन, 25 टी |
| शीट की लंबाई | 200 - 3000 मिमी, 500-6000 मिमी |
| लंबाई सहिष्णुता | एल0= 1M±0.3 मिमी (समान वेग) |
| एल0= 1 एम ± 0.4 मिमी (त्वरण / मंदी) | |
| विकर्ण लंबाई सहिष्णुता | एल1= 1एम ± 0.5 मिमी |
| स्टैकिंग ऊंचाई | 650 मिमी अधिकतम (लकड़ी का समर्थन लगभग 150 मिमी ऊंचा) |
| अधिकतम स्टैकिंग वजन | 5 टन |
| फ्लाइंग सीटीएल पैरामीटर | ||
| 1 | रैखिक गति | 0-80 मी / मिनट |
| 2 | थ्रेडिंग स्पीड | 0-15 मी / मिनट |
| 3 | बिजली की आपूर्ति | 380 वी / 50 हर्ट्ज / 3 पीएच |
| 4 | स्थापित सत्ता | लगभग 380 किलोवाट |
| 5 | क्रॉस कटिंग तरीका | दो चाकू फ्लाई काउंटर कटिंग |
| कटिंग मैकेनिज्म ट्रैक कटिंग | ||
| 6 | नियंत्रण मार्ग | एसी, सीएनसी और पीएलसी नियंत्रण |
| 7 | मोटर चलाएँ | एक।डीकोइलिंग मोटर: एसी 30 किलोवाट ख।लेवलिंग मोटर: एसी 132 किलोवाट |
|
सी।फ्लाइंग शियर्स सर्वो मोटर: एसी 160 किलोवाट |
||
संघटन:
| वस्तु | मात्रा | |
| 1 | लोडिंग स्टेशन | 1 |
| 2 | लोड हो रहा है कार | 1 |
| 3 | डेकोइलर सिंगल मैंड्रेल कैंटिलीवर | 1 |
| 4 | सटीक लेवलिंग मशीन (19 रोलर्स 6 हाई) | 1 |
| 5 | सर्वो फीडिंग डिवाइस (लैमिनेटिंग डिवाइस शामिल करें) | 1 |
| 6 | रोटरी हाई स्पीड फ्लाई कटर | 1 |

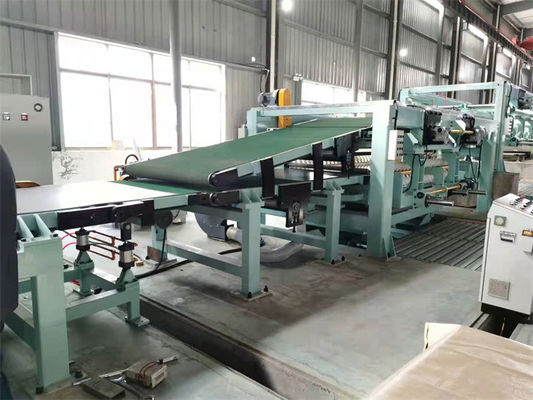

| 7 | चार चरण बेल्ट कन्वेयर | 1 |
| 8 | 1अनुसूचित जनजातिस्वचालित चादरें इकट्ठा करने की मशीन | 1 |
| 9 | 2रास्वचालित सभा मशीन | 1 |
| 10 | हाइड्रॉलिक सिस्टम | 1 |
| 1 1 | हवाई प्रणाली | 1 |
| 12 | स्नेहन प्रणाली | 1 |
| 13 | विद्युत प्रणाली | 1 |
