एल्युमिनियम मेटल कट टू लेंथ मशीन रोटरी शीयर फ्लाई कट टू लेंथ लाइन मशीन 3 X 1800

एल्युमिनियम मेटल कट टू लेंथ मशीन रोटरी शीयर फ्लाई कट टू लेंथ लाइन मशीन 3 X 1800
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
अल (0.3-3) x 1800
Trading Properties
MOQ
1 सेट
Packing
3 x 40एचसी
period for dispatch
100-180 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 15 लाइनें

Product Details

प्रमुखता देना:

एल्युमिनियम मेटल कट टू लेंथ मशीन

,

मेटल कट टू लेंथ मशीन 1800 मिमी

,

फ्लाई कट टू लेंथ लाइन मशीन

Name: एल्युमीनियम शीट रोटरी शीयर फ्लाई कट टू लेंथ लाइन
Material: एल्युमिनियम कॉइल शीट
Sheet Thickness: 0.3-3 मिमी
Sheet Width: 300-1800 मिमी
Sheet Length: 500-6000 मिमी
Cutting Speed: 60 पीसी / मिनट x 1 मी
Coil ID: 508 मिमी
Coil Weight: अधिकतम 10 टी
Shear Type: रोटरी कतरनी
Length Tolerance: +/- 0.5 मिमी
Flatness: 1 मिमी / एम 2
Total Power: 300 किलोवाट
Product Brief
एल्युमीनियम शीट रोटरी शीयर फ्लाई कट टू लेंथ लाइन (3 x 1800) एल्युमिनियम शीट द्रव्यमान घनत्व में हल्की होती है, चमकदार चिकनी सतह, नरम शरीर, एल्यूमीनियम का तार बहुत चौड़ा, बहुत बड़ा आयाम हो सकता है, जिसे गर्म रोलिंग और फिर कोल्ड रोलिंग प्रक्रिया से बनाया जाता है।एल्युमिनियम कॉइल शीट को लेंथ लाइन में क...
Product Description

एल्युमीनियम शीट रोटरी शीयर फ्लाई कट टू लेंथ लाइन (3 x 1800)



एल्युमिनियम शीट द्रव्यमान घनत्व में हल्की होती है, चमकदार चिकनी सतह, नरम शरीर, एल्यूमीनियम का तार बहुत चौड़ा, बहुत बड़ा आयाम हो सकता है, जिसे गर्म रोलिंग और फिर कोल्ड रोलिंग प्रक्रिया से बनाया जाता है।एल्युमिनियम कॉइल शीट को लेंथ लाइन में काटा जाना चाहिए, फ्लाई कटिंग होनी चाहिए, रोटरी शीयर कुशल फ्लाई कट टू लेंथ सॉल्यूशन है।



पात्र:

  1. नॉन स्टॉप लगातार बिना रोल मार्क के एल्युमिनियम शीट को समतल करें
  2. शीट की लंबाई जानने के लिए एन्कोडिंग के साथ सर्वो पिंच फीडिंग, लंबाई के साथ कटिंग मैच फ्लाई
  3. डबल रोटरी कतरनी क्रियाएं काटने के स्थान को सटीक रूप से सुनिश्चित करती हैं।
  4. स्टैकिंग सिस्टम शीट को चोट पहुँचाए बिना शीट के टुकड़े को प्राप्त करता है।
  5. उच्च परिशुद्धता में नरम एल्यूमीनियम शीट को समतल करने के लिए उपयुक्त 6 हाई लेवलिंग मशीन
  6. स्वत: ब्रैकट uncoiler कुशल और सटीक है, खराद का धुरा खंड एक दूसरे के साथ अतिव्यापी दांत पिनियन किनारों हैं।



एल्यूमीनियम का तार शीट विनिर्देश

एल्यूमीनियम का तार शीट मोटाई चौड़ाई वजन घनत्व
0.2-6 मिमी 200-2000 मिमी 5-6 टी 2.71 ग्रा / एम 3



एल्यूमीनियम शीट गुण:

श्रेणी पवित्रता श्रेणी प्रयोग
1xxx श्रृंखला अल 99% 1050, 1060,1100 सामान्य
2xxx घन (3-5%) 2ए16(एलवाई16), 2ए06(एलवाई6) विमानन
3xxx एमएन (1.0-1.5%) 3003,3004,3005,3A02, 3A21 सामान्य
5xxx मिलीग्राम (3-5%) 5052.5005.5083.6754।5ए05 सामान्य, विमानन
7xxx Zn 7075 विमानन सामग्री



संघटन

  • 1. कुंडल भंडारण काठी, एक या दो एल्यूमीनियम कॉइल स्टोर करें
  • 2. कोइल लोडिंग कार।सैडल से एक कॉइल लें और एक कॉइल को अनकॉइलर में लोड करें
  • 3. सिंगल मैंड्रेल अनकॉइलर: स्टैंडर्ड Ф508mm के लिए हाइड्रोलिक एक्सपेंशन मैंड्रेल, पेपर पीलर के साथ हाइड्रोलिक सेंट्रलाइज एडजस्टिंग।
  • 4. कॉइल हेड स्नबर रोलर, पीलर फावड़ा प्लेट: अनकॉइलर से कॉइल हेड खोलने और पिंच फीडर में भेजने के लिए
  • 5.2+17 रोलर लेवलर: 6Hi, 2 लेयर्स वर्क रोलर्स, 2 लेयर्स मिडिल रोलर्स और 2 लेयर्स बैकअप रोलर्स, बैक टेंशन लेवलर और अनकॉइलर के बीच फायदेमंद है।
  • 6.पिट एक्युमुलेटर या ट्रांसमिशन रोल टेबल: लेवलर के लगातार काम करने को सुनिश्चित करने के लिए गड्ढे में शीट जमा करें, सिंक्रोनस फ्लाई शीयरिंग में ट्रांसमिशन रोल टेबल भी काम करने योग्य है।
  • 7. सर्वो लंबाई माप (और फिल्म लैमिनेटिंग) के साथ डबल रोलर्स के जोड़े: सर्वो लंबाई मापने (पिंच रोलर्स की जोड़ी या सर्वो मोटर और नियंत्रक द्वारा संचालित 2 + 5 + 2 रोलर्स संरचना), फिल्म लैमिनेटिंग के लिए पु लेपित पिंच रोलर्स के साथ
  • 8. रोटरी कतरनी: शीट की लंबाई और गति के अनुसार आवृत्ति और स्थान काटना।
  • 9.बेल्ट कन्वेयर: तैयार शीट को स्टेकर तक पहुंचाएं
  • 10. स्टेकर: शीट का टुकड़ा प्राप्त करना और उठाने की मेज पर ढेर करना, लोड 5 टी ढेर करना।
  • 11. शीट्स कार, आउटपुट रोल टेबल: शीट्स को डिलीवर करें, फिर पैकिंग करें।दो कारें हो सकती हैं, एक काम कर रही है और दूसरी प्रतीक्षा कर रही है।
  • 12. हाइड्रोलिक प्रणाली: 11KW गियर पंप 12Mpa दबाव प्रदान करता है।
  • 13.इलेक्ट्रिक कंट्रोल सिस्टम: एक इलेक्ट्रिक कैबिनेट और दो ऑपरेटर पैनल (सर्वो मापने के लिए एक कंसोल, पीएलसी, एचएमआई और स्टैकिंग, एक अनकॉइलिंग और लेवलिंग के लिए) पूर्ण और सुरक्षित कार्यों के साथ

पैरामीटर्स:

वस्तु आंकड़े वस्तु आंकड़े
सामग्री एल्यूमीनियम का तार लेवलिंग रोलर Ф70 मिमी, 17 पीसी
शीट की चौड़ाई 500-1600 लेवलिंग मोटर 75 किवॉ
शीट की मोटाई 0.3-3.0 सर्वो लंबाई फिक्सिंग 7.5 किलोवाट
कुंडल वजन 15टी ढेर प्रणाली एक जोड़ा
पट्टी की लंबाई 500-4000 मी फिल्म लेमिनेटिंग उपलब्ध
लाइन की गति 80 मी / मिनट विद्युत नियंत्रण सीमेंस पीएलसी
प्रति कुंडल काटने का समय 40-120 मि लेवलर का प्रकार 6hi



कॉइल में एल्यूमीनियम शीट आमतौर पर शरीर में नरम होती हैं और सतह में चिकनी होती हैं, शुद्ध एल्यूमीनियम या एल्यूमीनियम मिश्र धातु हो सकती हैं।सबसे अधिक बार 1xxx, 3xxx, 5xxx, 7xxx श्रृंखला एल्यूमीनियम शीट।यील्ड स्ट्रेंथ ≥65Mpa, टेंसाइल स्ट्रेंथ 170-305Mpa कॉइल शीट्स फुल सॉफ्ट (O स्टेट), सेमी हार्ड (H24), फुल हार्ड (H18) हो सकती हैं।

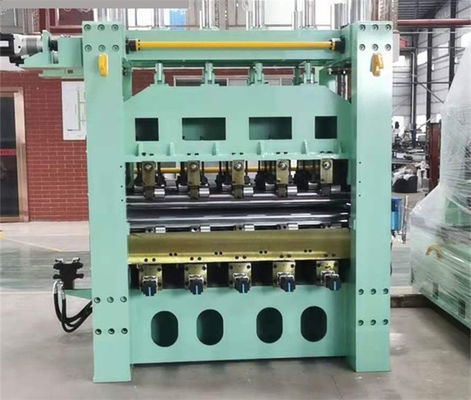

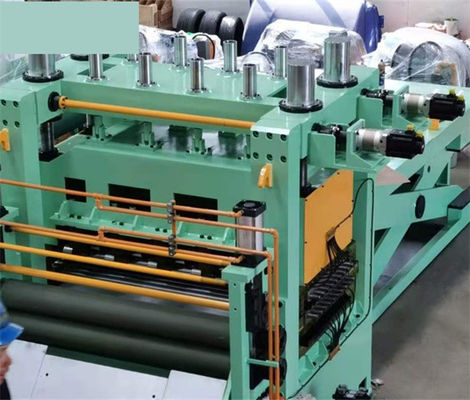

तस्वीरें:

एल्युमिनियम मेटल कट टू लेंथ मशीन रोटरी शीयर फ्लाई कट टू लेंथ लाइन मशीन 3 X 1800एल्युमिनियम मेटल कट टू लेंथ मशीन रोटरी शीयर फ्लाई कट टू लेंथ लाइन मशीन 3 X 1800
