हाई प्रिसिशन ऑटोमैटिक रोटरी शीयर कट टू लेंथ लाइन 0.3-3 X 1250

हाई प्रिसिशन ऑटोमैटिक रोटरी शीयर कट टू लेंथ लाइन 0.3-3 X 1250
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
फ्लाई (0.3-3) x 1250
Trading Properties
MOQ
1 सेट
Packing
40एचसी एक्स 3
period for dispatch
120-150 दिन
payment method
टी/टी

Product Details

प्रमुखता देना:

रोटरी शीयर कट टू लेंथ लाइन 0.3 मिमी

,

ऑटोमैटिक कट टू लेंथ लाइन

,

स्टील कट टू लेंथ मशीन 1250 मिमी

Name: स्वचालित रोटरी शियर कट टू लेंथ लाइन
Sheet Material: सीआर, जीआई, जीएल, पीपीजीआई
Sheet Thickness: 0.3-3 मिमी
Sheet Width: 300-1250 मिमी
Coil ID: 508 मिमी, 610 मिमी
Coil OD: 1800 मिमी
Coil Weight: 20टी
Cutting Speed: 40 पीसी 2 मी प्रति मिनट
Cutting Length: 200-3000 मिमी
Cutting Style: रोटरी फ्लाई कतरनी
Leveler: 4हाय, 6हा
Total Power: 220 किलोवाट
Land Area: 28मी x 8मी
Feeding Direction: ग्राहक तय करता है
Product Brief
हाई प्रिसिशन ऑटोमैटिक रोटरी शीयर कट टू लेंथ लाइन (0.3-3) x 1250 रोटरी शीयर कट टू लेंथ लाइन उन्नत फ्लाइंग शीयर कट टू लेंथ मशीन, हाई स्पीड हाई प्रिसिजन, एस्प है।पतली शीट लघु शीट धातु काटने के लिए उपयुक्त: पतली शीट कॉइल की लंबाई हजारों मीटर तक लंबी होती है, अगर लाइन की गति धीमी है, तो शीट काटने का समय ...
Product Description

हाई प्रिसिशन ऑटोमैटिक रोटरी शीयर कट टू लेंथ लाइन (0.3-3) x 1250



रोटरी शीयर कट टू लेंथ लाइन उन्नत फ्लाइंग शीयर कट टू लेंथ मशीन, हाई स्पीड हाई प्रिसिजन, एस्प है।पतली शीट लघु शीट धातु काटने के लिए उपयुक्त:

  • पतली शीट कॉइल की लंबाई हजारों मीटर तक लंबी होती है, अगर लाइन की गति धीमी है, तो शीट काटने का समय लंबा होगा, उत्पादन छोटा होगा, इसलिए उच्च लाइन गति की आवश्यकता होती है।
  • फ्लाई कटिंग का मतलब है कि स्टील की पट्टी काटते समय सामान्य गति से आगे बढ़ती है, प्रत्येक कटिंग 0.5s के भीतर होती है, अधिकतम कटिंग आवृत्ति 150times / min तक हो सकती है।उत्पादकता रैखिक 80m/min हो सकती है
  • शॉर्ट शीट कटिंग का मतलब हाई कटिंग फ्रीक्वेंसी है लेकिन लाइन रनिंग नॉन स्टॉप है, यह आदर्श व्यवस्था है।
  • न केवल उच्च उत्पादकता फ्लाई कटिंग, बल्कि उच्च परिशुद्धता लेवलर, फिल्म लैमिनेटर, डुअल स्टैकर्स भी उच्च उत्पादन व्यवस्था हैं।
  • 0.3 -3.0mm x 1250mmW x 200 -1000mmL के लिए फ्लाई कटिंग लाइन।

3 मिमी कॉइल और 0.3 मिमी कॉइल की तुलना:

  कुंडल विनिर्देश शीट की लंबाई कटिंग लाइन की गति प्रति कुंडल समय काटना
0.3 मिमी कॉइल शीट 508 मिमी आईडी, 1250 मिमी चौड़ाई, 15 टी ~ 5000 मी 50 मी / मिनट 100 मि
3 मिमी कॉइल शीट 508 मिमी आईडी, 1250 मिमी चौड़ाई, 15 टी ~500 मी 50 मी / मिनट 10 मिनिट



पैरामीटर्स:

इनपुट कच्चा माल और तैयार उत्पाद
कच्चा माल गर्म / ठंडा जस्ती, ठंडा लुढ़का, रंग लेपित कॉइल्स
यांत्रिक संपत्ति तनन शक्ति σb≤460Mpa, σ0.2≤280Mpa
मोटाई 0.2-2.0 मिमी, 0.3-3.0 मिमी
चौड़ाई 300 मिमी -1250 मिमी (अधिकतम)
आयुध डिपो ≤Φ1500,1800 मिमी
पहचान Φ508mm (गास्केट के साथ Φ610mm तक बड़ा करें)
अधिकतम भार 15 टन, 20 टन
शीट की लंबाई 200 - 3000 मिमी
लंबाई सहिष्णुता एल0= 1M±0.3 मिमी (समान वेग)
एल0= 1 एम ± 0.4 मिमी (त्वरण / मंदी)
विकर्ण लंबाई सहिष्णुता एल1= 1 एम ± 0.5 मिमी
स्टैकिंग ऊंचाई 650 मिमी अधिकतम (लकड़ी का समर्थन लगभग 150 मिमी ऊंचा)
अधिकतम स्टैकिंग वजन 5 टन



  फ्लाइंग सीटीएल पैरामीटर
1 रैखिक गति 0-80 मी / मिनट
2 थ्रेडिंग स्पीड 0-15 मी / मिनट
3 बिजली की आपूर्ति 380 वी / 50 हर्ट्ज / 3 पीएच
4 स्थापित सत्ता लगभग 220 किलोवाट
5 क्रॉस कटिंग तरीका दो चाकू फ्लाई काउंटर कटिंग
कटिंग मैकेनिज्म ट्रैक कटिंग
6 नियंत्रण मार्ग एसी, सीएनसी और पीएलसी नियंत्रण
7 मोटर चलाएँ एक।डीकोइलिंग मोटर: एसी 30 किलोवाट ख।लेवलिंग मोटर: एसी 75 किलोवाट

सी।फ्लाइंग शियर्स सर्वो मोटर:

एसी 90 किलोवाट



संघटन:

  वस्तु मात्रा
1 लोडिंग स्टेशन 1
2 लोड हो रहा है कार 1
3 डेकोइलर 1
4 सटीक लेवलिंग मशीन (19 रोलर्स) 1
5 सर्वो फीडिंग डिवाइस (लैमिनेटिंग डिवाइस शामिल करें) 1
6 रोटरी हाई स्पीड फ्लाई कटर 1
7 तीन चरणों बेल्ट कन्वेयर 1
8 1अनुसूचित जनजातिस्वचालित चादरें इकट्ठा करने की मशीन 1
9 2रास्वचालित सभा मशीन 1
10 हाइड्रॉलिक सिस्टम 1
1 1 हवाई प्रणाली 1
12 स्नेहन प्रणाली 1
13 विद्युत प्रणाली 1

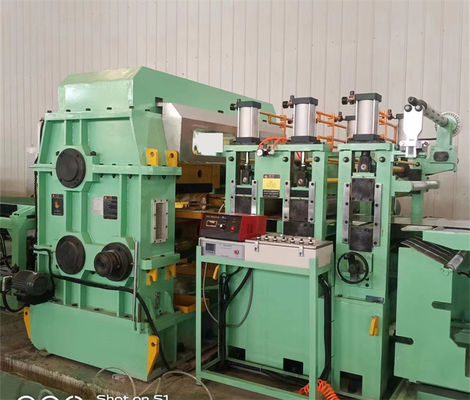

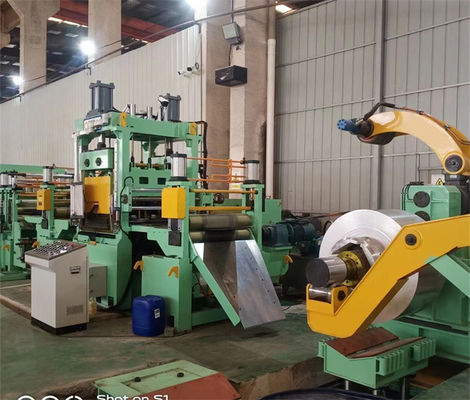

हाई प्रिसिशन ऑटोमैटिक रोटरी शीयर कट टू लेंथ लाइन 0.3-3 X 1250हाई प्रिसिशन ऑटोमैटिक रोटरी शीयर कट टू लेंथ लाइन 0.3-3 X 1250
