उत्पाद विवरण:
|
| नाम: | एएचएसएस हाई स्ट्रेंथ कॉइल स्टील कट टू लेंथ लाइन | चादर सामग्री: | सीआर, जीआई, जीएल स्टील कॉयल |
|---|---|---|---|
| चादर की मोटाई: | 0.3-3.0 मिमी | शीट की चौड़ाई: | 300-1500 मिमी |
| कुंडल आईडी: | 508 मिमी, 610 मिमी | कुंडल आयुध डिपो: | 1800 मिमी |
| कुंडल वजन: | 20टी | काटने की गति: | 40 पीसी 2 मी प्रति मिनट |
| कतरन लंबाई: | 200-4000 मिमी | काटने की शैली: | रोटरी कतरनी |
| न्याय के लिए संघर्ष करनेवाला: | 6 उच्च | कुल शक्ति: | 330 किलोवाट |
| भूमि क्षेत्रफल: | 28मी x 8मी | खिलाने की दिशा: | ग्राहक तय करता है |
| प्रमुखता देना: | AHSS रोटरी कतरनी लंबाई लाइन में कटौती,रोटरी कतरनी लंबाई लाइन 0.3 मिमी में कटौती,स्टील का तार लंबाई लाइन 1500 मिमी में कटौती |
||
एएचएसएस हाई स्ट्रेंथ कॉइल स्टील प्रेसिजन रोटरी शीयर कट टू लेंथ लाइन (0.3-3) x 1500
AHSS में मुख्य रूप से DP स्टील, TRIP स्टील, M स्टील, CP स्टील, HF स्टील, TWIP स्टील, QP स्टील, तन्य शक्ति 500 - 1500Mpa शामिल हैं।ऑटोमोबाइल उद्योग में, बड़े पैमाने पर कम द्रव्यमान में ताकत में सुधार कर सकते हैं।कॉइल्स में एएचएसएस उच्च शक्ति स्टील शीट उच्च गुणवत्ता वाले स्टील हैं, जिसके लिए लंबाई की रेखा में उच्च गुणवत्ता वाली उच्च दक्षता कटौती की आवश्यकता होती है।रोटरी फ्लाइंग शीयर कट टू लेंथ लाइन अच्छा विकल्प है।
रोटरी शीयर कट टू लेंथ लाइन उन्नत फ्लाइंग शीयर कट टू लेंथ मशीन, हाई स्पीड हाई प्रिसिजन:
3 मिमी कॉइल और 0.3 मिमी कॉइल की तुलना:
| कुंडल विनिर्देश | शीट की लंबाई | कटिंग लाइन की गति | प्रति कुंडल समय काटना | |
| 0.3 मिमी कॉइल शीट | 508 मिमी आईडी, 1250 मिमी चौड़ाई, 15 टी | ~ 5000 मी | 50 मी / मिनट | 100 मि |
| 3 मिमी कॉइल शीट | 508 मिमी आईडी, 1250 मिमी चौड़ाई, 15 टी | ~500 मी | 50 मी / मिनट | 10 मिनिट |
पैरामीटर्स:
| इनपुट कच्चा माल और तैयार उत्पाद | |
| कच्चा माल | गर्म / ठंडा जस्ती, ठंडा लुढ़का, रंग लेपित कॉइल्स |
| यांत्रिक संपत्ति | तनन शक्ति σb≤460Mpa, σ0.2≤280Mpa |
| मोटाई | 0.2-2.0 मिमी, 0.3-3.0 मिमी |
| चौड़ाई | 300 मिमी -1500 मिमी (अधिकतम) |
| आयुध डिपो | ≤Φ1500,1800 मिमी |
| पहचान | Φ508mm (गास्केट के साथ Φ610mm तक बड़ा करें) |
| अधिकतम भार | 15 टन, 20 टन |
| शीट की लंबाई | 200 - 4000 मिमी |
| लंबाई सहिष्णुता | एल0= 1M±0.3 मिमी (समान वेग) |
| एल0= 1 एम ± 0.4 मिमी (त्वरण / मंदी) | |
| विकर्ण लंबाई सहिष्णुता | एल1= 1एम ± 0.5 मिमी |
| स्टैकिंग ऊंचाई | 650 मिमी अधिकतम (लकड़ी का समर्थन लगभग 150 मिमी ऊंचा) |
| अधिकतम स्टैकिंग वजन | 5 टन |
| फ्लाइंग सीटीएल पैरामीटर | ||
| 1 | रैखिक गति | 0-80 मी / मिनट |
| 2 | थ्रेडिंग स्पीड | 0-15 मी / मिनट |
| 3 | बिजली की आपूर्ति | 380 वी / 50 हर्ट्ज / 3 पीएच |
| 4 | स्थापित सत्ता | लगभग 330 किलोवाट |
| 5 | क्रॉस कटिंग तरीका | दो रोटरी चाकू फ्लाई काउंटर कटिंग |
| निश्चित शीट की लंबाई पर घूमना और काटना | ||
| 6 | नियंत्रण मार्ग | एसी, सीएनसी और पीएलसी नियंत्रण |
| 7 | मोटर चलाएँ | एक।डीकोइलिंग मोटर: एसी 37 किलोवाट ख।लेवलिंग मोटर: एसी 132 किलोवाट |
|
सी।फ्लाइंग शियर्स सर्वो मोटर: एसी 132 किलोवाट |
||
संघटन:
| वस्तु | मात्रा | |
| 1 | लोडिंग स्टेशन | 1 |

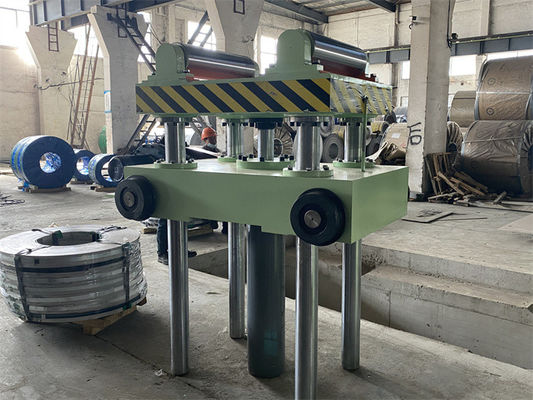

| 2 | लोड हो रहा है कार | 1 |

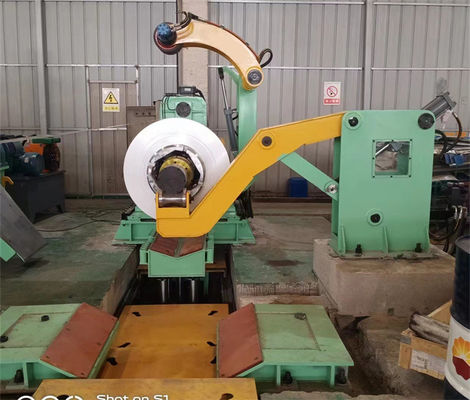

| 3 | डेकोइलर | 1 |

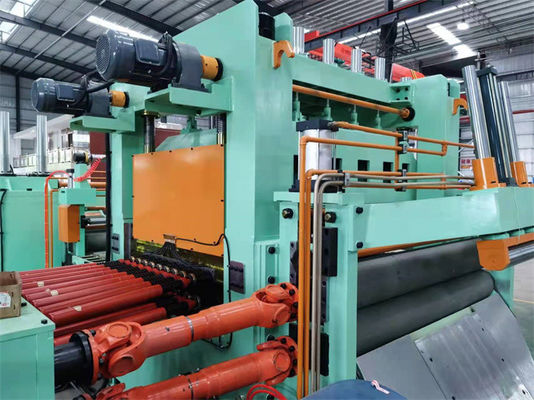

| 4 | सटीक लेवलिंग मशीन (19 रोलर्स) | 1 |
| 5 | सर्वो फीडिंग डिवाइस (लैमिनेटिंग डिवाइस शामिल करें) | 1 |
| 6 | रोटरी हाई स्पीड फ्लाई कटर | 1 |
| 7 | तीन चरणों बेल्ट कन्वेयर | 1 |
| 8 | 1अनुसूचित जनजातिस्वचालित चादरें इकट्ठा करने की मशीन | 1 |
| 9 | 2रास्वचालित सभा मशीन | 1 |

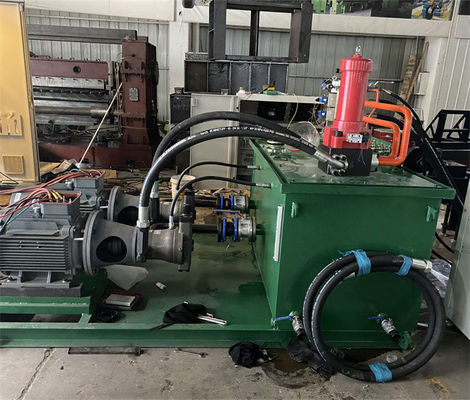

| 10 | हाइड्रॉलिक सिस्टम | 1 |
| 1 1 | हवाई प्रणाली | 1 |
| 12 | स्नेहन प्रणाली | 1 |
| 13 | विद्युत प्रणाली | 1 |
