उत्पाद विवरण:
|
| नाम: | तीन स्टैंड टेंडेम कोल्ड मिल लाइन | सामग्री: | एचआरपीओ स्टील कॉइल |
|---|---|---|---|
| इनपुट: | 2-3 x 550 मिमी | उत्पादन: | 0.6-1.5 x 550 मिमी |
| रोलिंग गति: | 250 मी / मिनट | कार्य रोलर: | दीया 175 x 650 |
| बैकअप रोलर: | दीया 600 x 630 | नीचे दबाएं: | हाइड्रोलिक एजीसी |
| कुल शक्ति: | 2000 किलोवाट | मैंड्रेल को पीछे हटाना: | 508 मिमी |
| प्रमुखता देना: | टेंडेम कोल्ड रोलिंग मिल लाइन,थ्री स्टैंड्स कोल्ड रोलिंग मिल,एचआरपीओ स्टील कॉइल रोलिंग मिल |
||

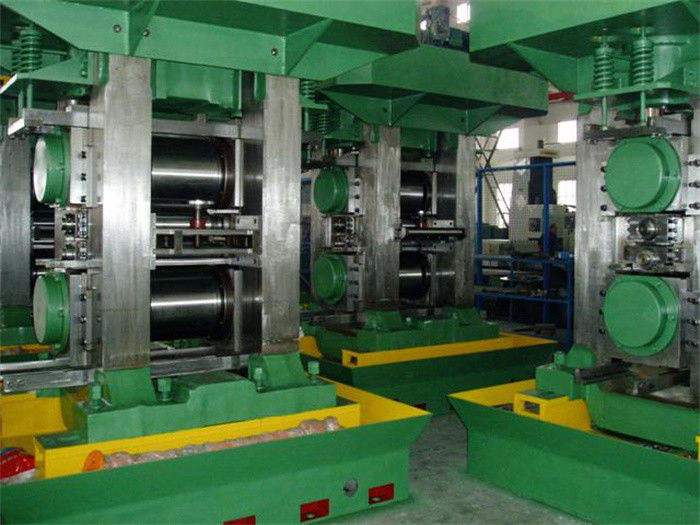

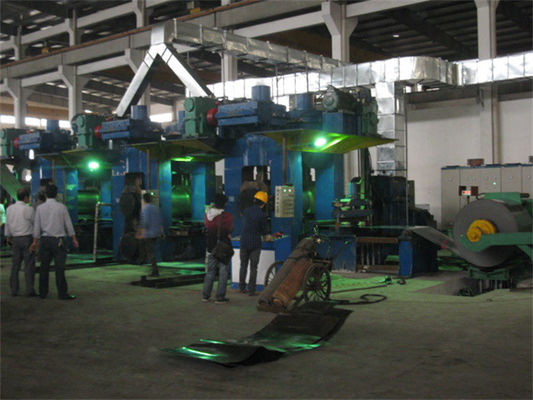

HRPO स्टील कॉइल्स के लिए तीन स्टेंड्स टेंडेम कोल्ड मिल लाइन
650 थ्री स्टैंड्स टेंडेम कोल्ड रोलिंग मिल लगातार स्टील प्लेट की मोटाई को 2-3 मिमी से 0.6-1.5 मिमी तक 250 मीटर / मिनट तक कम करती है, स्टील स्ट्रिप की चौड़ाई 450-550 मिमी होती है, निरंतर रोलिंग प्रक्रिया आउटपुट अच्छी गुणवत्ता के बड़े पैमाने पर कोल्ड रोल्ड स्टील कॉइल मोटाई नियंत्रण में समतलता और उच्च सहिष्णुता।
टेंडेम मिल की प्रतियोगिता अनकॉइलिंग से लेकर बिना रुके कोइलिंग तक निरंतर एक तरह से होती है, इसलिए स्वचालित कतरनी और वेल्डिंग मशीन, स्ट्रिप संचायक कॉइल बदलते समय निरंतर प्रक्रिया को बनाए रखते हैं, उत्पादन में सुधार के लिए डबल रीकॉइलर अच्छा विकल्प हैं।
लेआउट प्रक्रिया:
हाइड्रोलिक कॉइल लोडिंग कार, अनकॉइलर, फाइव-रोलर स्ट्रेटनिंग मशीन, वेल्डिंग और कटिंग, क्षैतिज सर्पिल संचायक, इनपुट प्रोसेसिंग प्लेटफॉर्म, चार स्टैंड 4 रोलर रोलिंग मिल, आउटपुट प्रोसेसिंग प्लेटफॉर्म, री कॉइलर, कॉइल डिस्चार्जिंग कार।
पैरामीटर्स:
| इनपुट कुंडल पट्टी सामग्री | Q195, Q235, 08AL |
| इनपुट कॉइल स्ट्रिप गेज और चौड़ाई | 2.0-3.0 मिमी x 550 मिमी |
| आउटपुट कॉइल स्ट्रिप गेज और चौड़ाई | 0.6-1.2 मिमी x 550 मिमी |
| कुंडल वजन | मैक्स 8 टी |
| रोलिंग स्टैंड की संख्या | तीन |
| प्रत्येक स्टैंड का अधिकतम रोलिंग बल | ≤600 टी |
| अधिकतम निकास रोलिंग गति | 250 मी / मिनट |
| कोयलर तनाव | ≤65केएन |
| काम रोलर आयाम | φ175×650 मिमी |
| बैकअप रोलर आयाम | φ600×630 मिमी |
| हाइड्रोलिक एजीसी सिस्टम दबाव | अधिकतम 21 एमपीए |
| हाइड्रोलिक एजीसी सिलेंडर | φ480 मिमीएक्स 70 मिमी, 2 पीसी |
| मुख्य मोटरें | 430KW x 3ets DC 1000rpm |
| कोइलर मोटर | 355 किलोवाट डीसी 1400 आरपीएम |
| डीसी मोटर नियंत्रण | सीमेंस 6RA80 |
| विद्युत नियंत्रण प्रणाली | मोटाई नापने का यंत्र तनाव मीटर 2 सेट, सीमेंस पीएलसी, एमसीसी कैबिनेट एमटीएस विस्थापन सेंसर, आदि। |
टंडेम कोल्ड मिल हैउच्च उत्पादकता, आवश्यकता:
दो कोयलर विकल्प:
स्ट्रिप हेड एक कॉइलर के पास आता है, बेल्ट रैपर सिर को पकड़ता है और इसे कोइलिंग मैंड्रेल पर लपेटता है, स्टील स्ट्रिप मैंड्रेल पर कॉइल करना शुरू कर देता है, कोइलिंग स्पीड को अधिकतम स्थिर गति तक बढ़ा देता है, जब कॉइल टेल वेल्डिंग सीम कॉइलर के करीब आता है मिल लाइन को धीमा करें, पूंछ वेल्डिंग सीम के बाद पट्टी काट लें।
