उत्पाद विवरण:
|
| नाम: | उच्च परिशुद्धता शीट मेटल एज ट्रिमिंग और रीकोइलिंग लाइन्स | लोहे की चद्दर: | एसपीएचसी, एसपीसीसी, एसयूएस, पीपीजीआई |
|---|---|---|---|
| धातु की मोटाई: | 0.1 -1 मिमी, 0.2-2 मिमी, 0.3-3 मिमी | कुंडल चौड़ाई: | 1000 मिमी, 1250 मिमी, 1600 मिमी |
| कुंडल वजन: | 10टी, 15टी, 20टी | एज ट्रिमर: | शाफ्ट या दो ट्रिमर के माध्यम से |
| स्क्रैप वाइन्डर: | टेंशन वाइंडिंग या लूज ड्रॉपिंग | ऑटो रिकॉइलिंग: | बेल्ट आवरण |
| कुल शक्ति: | 250 किलोवाट, 300 किलोवाट | ट्रिमिंग गति: | 250 मी / मिनट |
| प्रमुखता देना: | प्रिसिजन शीट स्लिटिंग रिकॉइलिंग लाइन्स,प्रिसिजन स्लिटिंग लाइन 1250mm,300KW प्रिसिजन स्लिटिंग लाइन |
||

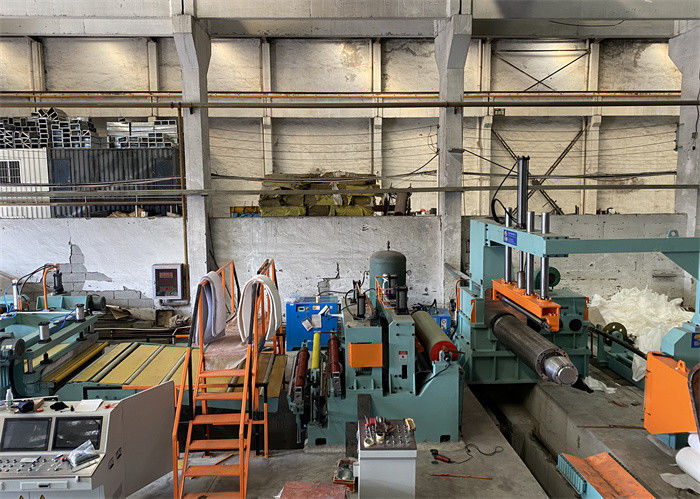

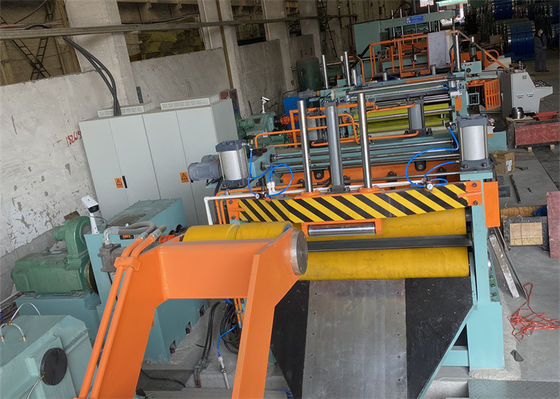

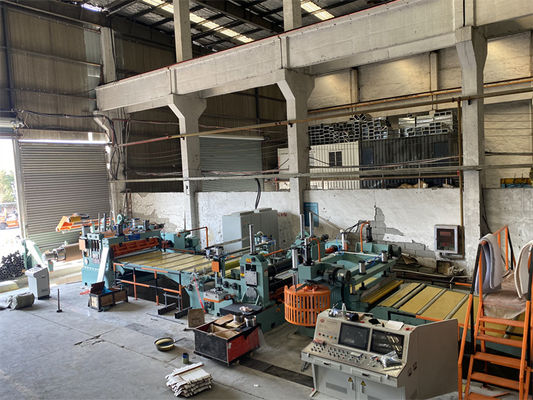

उच्च परिशुद्धता शीट मेटल एज ट्रिमिंग और रीकोइलिंग लाइन्स
रीवाइंडिंग (जिसे रिकॉइलिंग भी कहा जाता है) और ट्रिमिंग कॉइल्स के कोल्ड रोलिंग के बाद किए जाने वाले महत्वपूर्ण ऑपरेशन हैं।एचआर स्टील कॉइल से कोल्ड रोलिंग द्वारा कोल्ड रोल्ड स्टील कॉइल प्राप्त करने के लिए, अगले गैल्वनाइजिंग या कोटिंग पर जाने से पहले, अनियमित स्ट्रिप एज को ट्रिम करने और सीआर स्टील कॉइल को रीकॉइल करने की आवश्यकता होती है।
पैरामीटर्स:
| कच्चा माल: कोल्ड रोल्ड लो कार्बन स्टील कॉइल तन्य शक्ति मिन।290Mpa अधिकतम 800Mpa उपज शक्ति मि।220Mpa अधिकतम 570Mpa कुंडल आयाम: आंतरिक व्यास: 508/610 मिमी, बाहरी व्यास: 1000-2000 मिमी कुंडल वजन: अधिकतम 25T |
पट्टी की मोटाई: 0.2-2.5 मिमी पट्टी की चौड़ाई: 650-1300 मिमी हटना मैंड्रेल व्यास: 610 मिमी, कुंडलित कुंडलियों का बाहरी व्यास: 750-2000 मिमी, कुंडल वजन: अधिकतम 25T थ्रेडिंग गति: 0-15mpm रीकॉइलिंग गति: 0-200mpm |
|||||
ट्रिमिंग रिकॉइलिंग लाइन की संरचना स्लिटिंग लाइन के समान हो सकती है जिसका अर्थ है एक ही उत्पादन लाइन पर स्लिटिंग और एज ट्रिमिंग या विशेष रूप से एक अनकॉइलिंग ट्रिमिंग और रिवाइंडिंग लाइन।
| कॉइल लोडिंग कार: 15- 25T लोड, हाइड्रोलिक अप-डाउन और वॉकिंग, फ्लोर टाइप या पिट टाइप | ||
| सीपीसी कैंटिलीवर अनकोइलर, आधार पर हाइड्रोलिक स्लाइडिंग, सक्रिय अनकॉइलिंग, हाइड्रोलिक मंडल विस्तार | ||
| कॉइल हेड ओपनर और शोवेलिंग प्लेट: कॉइल हेड खोलें और इसे पिंच रोल में डालें | ||
| सीपीसी फ्रेम और नियंत्रण प्रणाली: पट्टी केंद्रीय स्थिति का पता लगाने के लिए सीपीसी कैमरा और स्थानांतरित करने के लिए स्वचालित रूप से uncoiler को नियंत्रित करता है। | ||
| डिफ्लेक्टर पिंच रोलर, फ्रंट शीयर: स्ट्रिप दिशा बदलने के लिए बड़ा डिफ्लेक्शन रोल और इसे आगे पिंच करें, कॉइल हेड या बीच में कतरनी काट लें। | ||
| साइड गाइड: ट्रिमिंग से पहले लाइन के बीच में स्टील स्ट्रिप को गाइड करें | ||
| एज ट्रिमर: ट्रिमिंग के दौरान प्रेस रोल के साथ स्लिटर या दो ट्रिमर हेड के समान शाफ्ट के माध्यम से। | ||
| एंटी स्पंदन रोल्स: एंटी स्ट्रिप बॉडी फ्लटर के लिए एक से अधिक दो रोल। | ||
| डिबगिंग रोल: गड़गड़ाहट को दबाने और हटाने के लिए बड़ा रोल। | ||
| एज स्क्रैप वाइन्डर: स्ट्रिप सतह की जांच करने के लिए किनारे के स्क्रैप, निरीक्षण तालिका को हवा दें। | ||
| एप्रन प्लेट के साथ टेंशन डिफ्लेक्टर रोलर: रीकोइलिंग से पहले टेंशन प्रदान करें और स्टील स्ट्रिप को डिफ्लेक्ट करें | ||
| ईपीसी फ्रेम और नियंत्रण प्रणाली: स्वचालित रूप से नियंत्रित, बड़े करीने से पुनरावृत्ति के लिए पट्टी किनारे का मार्गदर्शन करने के लिए। | ||
| Recoiler: स्टील पट्टी बड़े करीने से हटना, मोटर और गियरबॉक्स ड्राइव, हाइड्रोलिक ढकेलनेवाला | ||
| बेल्ट रैपर: रीकॉइलर मैंड्रेल पर स्वचालित रूप से वाइंड अप करने के लिए स्ट्रिप हेड को पकड़ें और गाइड करें | ||
| कॉइल अनकॉइलिंग कार: कॉइल लोडिंग कार के समान संरचना। |
