उत्पाद विवरण:
|
| नाम: | लाइट गेज प्रिसिजन अनकोइलिंग स्लिटिंग रीकोइलिंग लाइन | इनपुट सामग्री: | स्टेनलेस स्टील का तार SUS200, SUS300, SUS400 |
|---|---|---|---|
| कुंडल की मोटाई: | 0.4-4.0 मिमी | कुंडल चौड़ाई: | 300-1600 मिमी |
| स्लिटिंग की संख्या: | 4 मिमी x 10 स्ट्रिप्स | कुंडल वजन: | अधिकतम 25 टी |
| कुंडल आईडी, आयुध डिपो: | 508 मिमी, 1800 मिमी | स्लिटर चाकू: | आईडी 240 एक्स ओडी 360 मिमी |
| मैंड्रेल को पीछे हटाना: | 508 मिमी | स्लिटिंग स्पीड: | 200 एमपीएम |
| कुल शक्ति: | 430 किलोवाट | बिजली की आपूर्ति: | 380V, 50Hz, 3ph |
| प्रमुखता देना: | लाइट गेज प्रेसिजन स्लिटिंग लाइन,अनरोलिंग प्रेसिजन स्लिटिंग लाइन,रिकोलिंग प्रेसिजन स्लिटिंग लाइन |
||

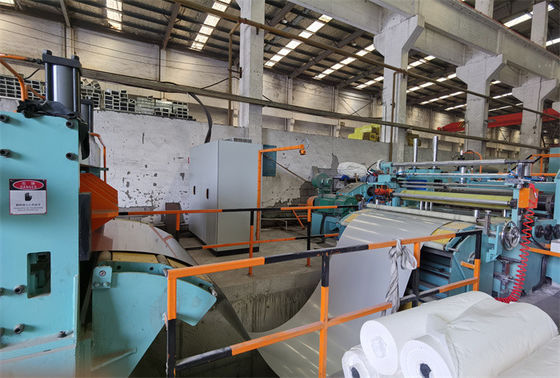

लाइट गेज प्रिसिजन अनकॉइलिंग स्लिटिंग रीकोइलिंग लाइन 4 X 1600
स्टेनलेस स्टील स्लीटिंग, हम अत्यधिक महत्व पर ध्यान देते हैं कि सामग्री की सतह महत्वपूर्ण प्रकृति, एसयूएस स्लिटिंग लाइन के निम्नलिखित वर्ण:
प्रत्येक स्लीटिंग लाइन को अनुकूलित किया गया है, हम ग्राहकों की आवश्यकताओं के अनुसार स्टेनलेस स्टील की स्लीटिंग लाइन बनाते हैं
पैरामीटर्स:
| विवरण और विशिष्टता | |
| कच्चा माल |
एआईएसआई 409, एआईएसआई 430, एआईएसआई 201, एआईएसआई 304, एआईएसआई 310, एआईएसआई 316, एआईएसआई 321, एआईएसआई 904, एआईएसआई 2205 और आदि तन्य शक्ति σबी≤800 एन / मिमी2, उपज शक्ति ≤450N/mm2 0.4-4.0 x 300-1600 मिमी x 25T कॉइल |
| तैयार उत्पाद |
4 मिमी मोटाई, अधिकतम 10 स्ट्रिप्स;≤1.5 मिमी, अधिकतम 30 स्ट्रिप्स न्यूनतम 50 मिमी चौड़ाई, Φ508 मिमी, Φ1800 मिमी, Φ508mm भीतरी व्यास, Φ1800mm बाहरी व्यास, अधिकतम 25T वजन |
| स्लिटिंग मशीन |
एक्टिव स्लिटिंग या पुल स्लिटिंग, डीसी ड्राइव स्लिटिंग गति: अधिकतम 200 मीटर / मिनट।थ्रेडिंग गति: 0-15 मी / मिनट कुल 430KW, भूमि क्षेत्र 35m x 10m |
| काटने की सटीकता |
स्लिट चौड़ाई सहनशीलता≦0.10 मिमी, 300 मिमी से अधिक चौड़ी पट्टी के लिए भट्ठा कैम्बर≦0.5 मिमी / मी, <300 मिमी की पट्टी के लिए ≦1.0 मिमी / मी भट्ठा गड़गड़ाहट ≦0.05mm चौंका देने वाला ≦±0.5mm हटना Turriform ≦± 2.0 मिमी |
| संघटन | वी-शेप कॉइल सैडल, कॉइल-लोडिंग--कैंटिलीवर मैंड्रेल अनकॉइलिंग--कॉइल-हेड-फीडिंग, प्रेस एंड फावड़ा--डबल-रोलर पिंच फीडिंग, फाइव-रोलर लेवलर--एंड-कटिंग----होल एक्युमुलेटर1-- - साइड गाइड ---- डिस्क स्लिटिंग (डबल स्लिटर्स) - स्क्रैप रीलिंग - होल एक्युमुलेटर 2 - प्री-सेपरेटर / टेंशनर / पोस्ट शीयर / लंबाई-मापने वाला रोलर - कॉइल्स प्रेस और सेपरेटर / रीकॉइलर - कॉइल्स- निर्वहन --- हाइड्रोलिक नियंत्रण - विद्युत नियंत्रण |
संघटन:
| वर्ण और विवरण | |
| कुंडल कारें | वेल्डिंग बॉय, वी सैडल, फोर पिलर गाइड, हाइड्रोलिक अप-डाउन, मोटर ड्राइव वॉकिंग |
| अनकॉयलर | सिंगल एक्सपेंशन टीथ स्टैगरिंग मैंड्रेल, एसी मोटर गियर ट्रांसमिशन अनकॉइलिंग बैक टेंशन, हाइड्रोलिक सेंट्रल अलाइनिंग, पेपर पीलिंग |
| कुंडल सिर खोलने वाला | स्नबर रोल, स्ट्रेटनिंग रोल और शॉवेलिंग प्लेट |
| प्रीलेवलर | कॉइल प्लेट को सीधा करने के लिए डबल पिंच रोल और 2 ओवर 3 लेवलर, और एक हाइड्रोलिक शीयर |
| पाश गड्ढा | एक गड्ढा प्रीलेवलर के बाद और स्लिटर से पहले, दूसरा गड्ढा स्लिटर के बाद और तनाव से पहले, स्टील स्ट्रिप को सिंक्रनाइज़ करने के लिए |
| साइड गाइड | स्लिटिंग से पहले लाइन के बीच में स्टील की पट्टी सुनिश्चित करना |
| काटने की मशीन | डबल आर्बर्स, अपर आर्बर अप-डाउन एडजस्टिंग, मोटर और गियरबॉक्स ड्राइव यूनिवर्सल जॉइंट्स, डिस्क नाइफ, स्पेसर्स, पीयू रबर, बैकेलाइट स्ट्रिप प्लेट्स टूलिंग की जरूरत है। |
| स्क्रैप वाइन्डर | लाइन के अंत में डबल वाइन्डर, या तो क्षैतिज या ऊर्ध्वाधर, एसी आवृत्ति नियंत्रित, स्ट्रिप्स चेकिंग टेबल और प्रेसिंग रोलर के साथ |
| तनाव बैंड | फेल्ट प्रेस टेंशन, एन्कोडिंग डिफ्लेक्टर रोलर |

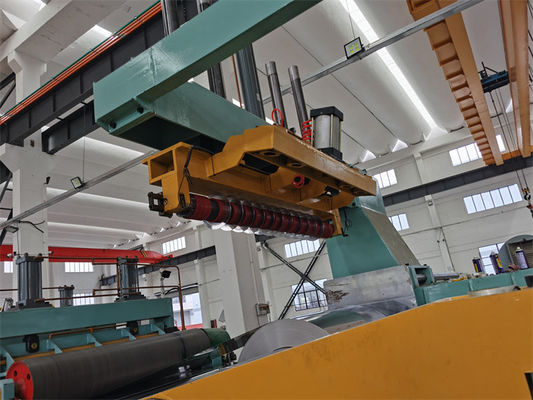

| विभाजक | तनाव से पहले दो बार विभाजक, रिकॉइलर पर हाइड्रोलिक प्रेस विभाजक फ्रेम |

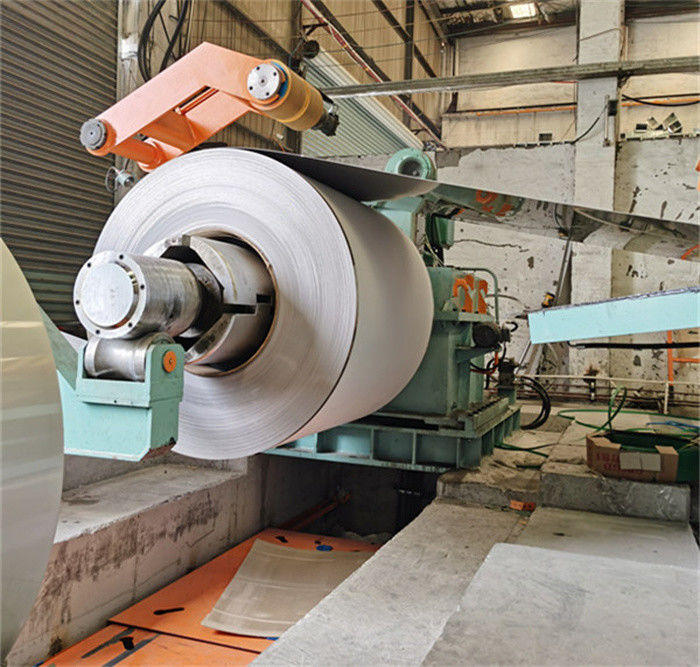

| रीकोयलर | हाइड्रोलिक विस्तार हटना खराद का धुरा, मोटर और गियरबॉक्स ड्राइव, हाइड्रोलिक कॉइल पुशर, झूलते दरवाजे का समर्थन |
