हेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइन

हेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
प्रमाणपत्र
ISO, CE
PRODUCT MODEL
(1-8) एक्स 2000
Trading Properties
MOQ
1SET
Packing
7 x 40एचसी
period for dispatch
180 -210 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 5 सेट

Product Details

प्रमुखता देना:

q235 कॉइल स्लिटिंग लाइन

,

q195 कॉइल स्लिटिंग लाइन

,

एच.आर. स्टील कॉइल काटने की मशीन

Name: हेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइन
Heavy Gauge: 1 -8मिमी
Coil Width: 1000-2000 मिमी
Coil Weight: 30टी
Number Of Slitting: 8मिमी x 8कट्स
Slitting Speed: 0-60 -120 मीटर/मिनट समायोज्य
Land Area: 40मी x 13मी
Total Power: 500 किलोवाट
Recoil Mandrel: 610 मिमी व्यास
Tension Type: 5 रोलर्स
Uncoiler: डबल सिर
Knife Change: घूमने वाली ब्रैकट भुजाएँ
Recoiler: पोर्टल फ्रेम विभाजक
Product Brief
8 X 2000 ASTM1008,Q195,Q235,08स्टील के लिए भारी गेज एचआर स्टील कॉइल स्लिटिंग लाइन भारी गेज स्टील कॉइल कटिंग लाइनों के बारे में, हमने भारत को 6x2000 डबल स्लिटर उच्च तन्यता मोटी प्लेट कटिंग मशीन, अल्जीरिया और रूस को 8x2000 डबल हेड कटिंग लाइन की आपूर्ति की,मलेशिया के लिए 16 x1650 एचआर काटने की लाइन, ...
Product Description

8 X 2000 ASTM1008,Q195,Q235,08स्टील के लिए भारी गेज एचआर स्टील कॉइल स्लिटिंग लाइन



भारी गेज स्टील कॉइल कटिंग लाइनों के बारे में, हमने भारत को 6x2000 डबल स्लिटर उच्च तन्यता मोटी प्लेट कटिंग मशीन, अल्जीरिया और रूस को 8x2000 डबल हेड कटिंग लाइन की आपूर्ति की,मलेशिया के लिए 16 x1650 एचआर काटने की लाइन, 12x1250 मिमी स्लिटर घरेलू सिचुआन प्रांत, आदि के लिए हम ग्राहकों की इच्छा के रूप में स्लिटिंग मशीन डिजाइन।

मोटी कॉइल शीट को अनुदैर्ध्य दिशा में काटना, जैसे 8 मिमी, 10 मिमी, 12 मिमी, 14 मिमी सामान्य कार्बन स्टील, या उच्च तन्यता वाले भारी गेज काटना, जैसे 4 मिमी, 5 मिमी, 6 मिमी, 7 मिमी, 8 मिमी, आदि...,काटने की मशीन को भारी कार्य सहन करना होगा और मशीन संरचना मजबूत संरचना और स्वचालित संचालन होना चाहिए.





विशेषताएं:

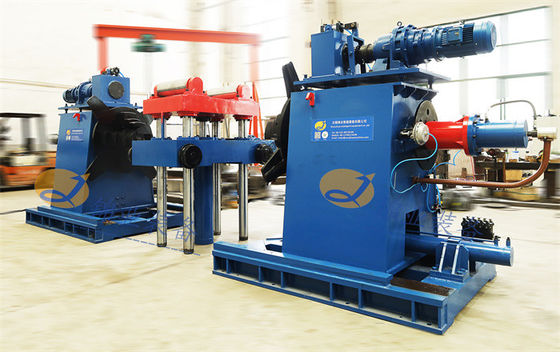

  1. बड़े बैफल डबल हेड अनकोइलर: मोटी स्टील कॉइल प्लेटें अक्सर बड़े बाहरी व्यास के साथ भारी होती हैं, कॉइल का अधिकतम वजन 30-40T हो सकता है और बाहरी व्यास लगभग 2200mm तक होता है।इनर कॉइल व्यास इतना नियमित नहीं हैं, एक अंडाकार आकार दिखता है, विपरीत दो शंकु मंडरलों आसानी से अंदर कुंडल समर्थन कर सकते हैं।

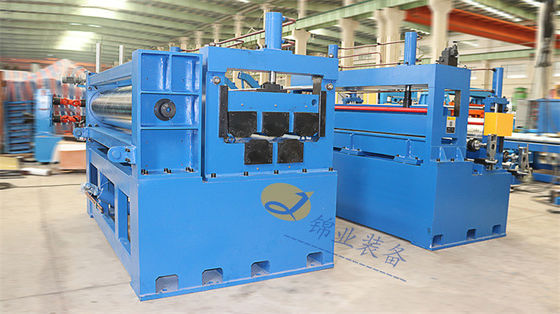

  2. मजबूत 5 रोल पूर्व स्लिटर काटने से पहलेः मोटी प्लेट को रोलिंग लाइन में रोल्स बनने के लिए घुमाया गया था, स्ट्रिप्स का रोलिंग त्रिज्या मजबूत है,मजबूत समतल करने वाला कोइल झुकने त्रिज्या को सपाट करने के लिए सपाट हो सकता है, बाद में काटने के लिए तैयार है।
  3. पांच रोलर टेन्सरः पांच रोलर्स तनाव 3 से अधिक 2 रोलर संरचना है, जो स्टील स्ट्रिप्स को स्थिर रिकोइलिंग तनाव के तहत कसकर रखता है

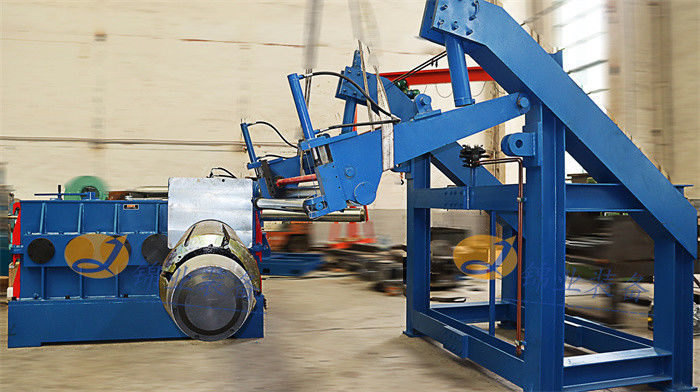

  4. रिकोइलर पर प्रेस फ्रेम को अलग करने वाली स्ट्रिप्सः निरंतर रिकोइलर सुनिश्चित करने के लिए, प्रत्येक स्ट्रिप को क्रम में और नीचे की परत पर एक परत को कसकर रखा जाना चाहिए,हाइड्रोलिक अलग प्रेस फ्रेम ठोस नींव पर खड़े, दो हाइड्रोलिक सिलेंडरों द्वारा अलग करने वाली शाफ्ट को पीछे हटने वाली पट्टी पर दबाकर।
  5. स्लिटर और रिकोइलर: संरचना सामान्य के समान है, बहुत मजबूत है, और कुछ भागों में विशेष सामग्री को अपनाया जाता है। पीएलसी नियंत्रण द्वारा सिंक्रनाइज़ेशन में स्लिटर और रिकोइलर काम करते हैं।
  6. मोटर चालित समायोजन साइड गाइडः मोटाई गेज शीट के लिए, पैनल पर बटन दबाकर साइड गाइड समायोजन मोटर चालित किया जाता है।
  7. प्रत्येक पक्ष पर दो स्क्रैप वाइंडर्सः स्वतंत्र रूप से एक बड़े एसी आवृत्ति मोटर द्वारा संचालित, स्क्रैप वाइंडिंग विस्थापन के साथ।
  8. विद्युत नियंत्रण: मुख्य ड्राइव कैबिनेट ड्राइव पक्ष पर स्लिटिंग मशीन के पीछे स्थित है, ऑपरेटर पैनल मशीन के सामने स्थित हैं, जिसमें टच स्क्रीन और सीमेंस पीएलसी है।



 संरचना और मापदंडः



नहीं. रचना पैरामीटर
1 फ़ीडिंग कॉइल कार 30T
2 डबल मंड्रिल अनकोइलर Φ500-800 मिमी, 30 टन भार
3 चिंच फीडर और पांच रोलर लेवलर Φ200 मिमी, 75 किलोवाट
4 हाइड्रोलिक कतरनी 10 x 2000
5 ट्रांसमिशन रोल टेबल लम्बाई 4000 मिमी
6 साइड गाइड और प्रेस रोलर 500-2000 मिमी चौड़ाई
7 काटने की मशीन Φ280mm, 250KW
8 किनारे स्क्रैप वाइंडर और स्ट्रिप्स पूंछ प्रेस 7.5KW x 2
9 गड्ढा संचयक लम्बाई 5000 मिमी
10 पूर्व विभाजक, तनावकर्ता, संतुलन रोलर दो बार अलग करने वाला, 3 से अधिक 2 रोलर्स तनाव और प्लेट प्रकार तनाव
11 रिकोइलर (अलग करने वाली डिस्क के साथ, धक्का) Φ610mm, 300KW, 30T
12 ट्रॉली को बाहर निकालने वाले कॉइल 30T
13 हाइड्रोलिक प्रणाली रेक्स्रोथ वाल्व, युकेन पंप
14 विद्युत नियंत्रण प्रणाली पार्कर डीसी ड्राइव, सीमेंस पीएलसी और टच स्क्रीन



हेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइनहेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइन

हेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइन

हेवी गेज एचआर स्टील कॉइल स्लिटिंग लाइन
