उत्पाद विवरण:
|
| नाम: | डबल स्टैकर फ्लाइंग शीयर कट टू लेंथ लाइन | चादर सामग्री: | एसयूएस सीआर जीआई जीपी गैल्वोम |
|---|---|---|---|
| चादर की मोटाई: | 0.3-3.0 मिमी | शीट की चौड़ाई: | 300-1600 मिमी |
| कुंडल आईडी: | 508 मिमी, 610 मिमी | कुंडल आयुध डिपो: | 2000 मिमी |
| कुंडल वजन: | 20टी | काटने की गति: | 180 पीसी/मिनट |
| कतरन लंबाई: | 200-3000 -6000 मिमी | काटने की शैली: | रोटरी कतरनी एसी 160 किलोवाट |
| न्याय के लिए संघर्ष करनेवाला: | 6 हाय 132 किलोवाट | कुल शक्ति: | 450 किलोवाट |
| भूमि क्षेत्रफल: | 35मी x 10मी | स्टैकिंग: | डबल स्टैकर |
| मॉनिटर स्क्रीन: | 6 | ||
| प्रमुखता देना: | फ्लाइंग शीयर कट टू लेंथ लाइन,दोहरे स्टैकर लंबाई लाइन में कटौती,एसयूएस फ्लाइंग कट टू लेंथ लाइन |
||
डबल स्टैकर फ्लाइंग शीयर कट टू लेंथ लाइन 80m/min SUS CR GI GP galvalume
एसयूएस सीआर जीआई जीपी गैल्वुलम स्टील कॉइल्स को फ्लाइंग शीयर कट टू लेंथ लाइन द्वारा संसाधित किया जा सकता है
स्टेनलेस स्टील शीट में साधारण कार्बन स्टील शीट की तुलना में बहुत अधिक शक्ति और बेहतर उपस्थिति होती है,और उच्च परिशुद्धता की आवश्यकता होती है जो स्टेनलेस स्टील शीट सतह सुरक्षा का अच्छा ध्यान रखता है लंबाई लाइन के लिए मजबूत काटने.
पैरामीटरः
| नहीं. | पद | पैरामीटर |
| 1 | लाइन गति | 0-80 मीटर/मिनट |
| काटने की गति | शीट की लंबाई ((मिमी) काटने का समय ((पीसी/मिनट) | |
| 500 मिमी 150 पीसी | ||
| 800 मिमी 100 पीसी | ||
| 1500 मिमी 53 पीसी | ||
| 2000 मिमी 40 पीसी | ||
| 3000 मिमी 27 पीसी | ||
| 4000 मिमी 20 पीसी | ||
| 6000 मिमी 14 टुकड़े | ||
| 2 | कुल शक्ति | ~480Kw |
| 3 | ऑपरेटरों की संख्या | तकनीशियन 1 व्यक्ति, श्रमिक 2-3 व्यक्ति |
| 4 | भूमि क्षेत्रफल | L40m × W10m |
पात्र:
1.. अनकोइलर
बैक तनाव के साथ सक्रिय अनकोलिंग, तनाव नियंत्रण और कॉइल वापसी के लिए सुविधाजनक, कम शोर।
अल्ट्रासोनिक सेंसर अनकोलिंग व्यास की जांच करता है (यदि रबर आस्तीन उपलब्ध है तो स्वतंत्र रूप से जांच सकता है), तनाव को स्वचालित मोड में कॉइल पूंछ तक पहुंचने के दौरान स्वतंत्र रूप से समायोजित और धीमा किया जा सकता है।लेजर दूरी को मापता है, ऑपरेटर टच स्क्रीन पर स्टील कॉइल की चौड़ाई सेट करता है और स्टील कॉइल को मंड्रिल पर लोड करता है, मध्य रेखा पर कॉइल को केंद्रीकृत करने के लिए बटन दबाता है।मंड्रिल विस्तार दबाव दबाव रिलीज अगर स्टील कॉइल विचलन से बचने के लिए समय में मुआवजा दिया जाता है.
2कागज छीलने की मशीन को पास के बटन, अनकोलिंग पैनल और मुख्य पैनल द्वारा नियंत्रित किया जाता है, जिसमें कागज टूटने के अलार्म की जांच करने के लिए फोटोइलेक्ट्रिक सेंसर होता है।
3मशीन के डिजाइन और निर्माण पर शीट उत्पाद की सतह सुरक्षा की अच्छी व्यवस्था।

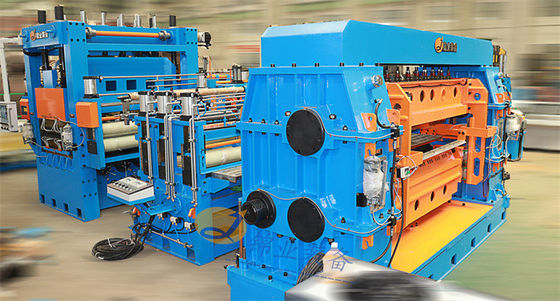

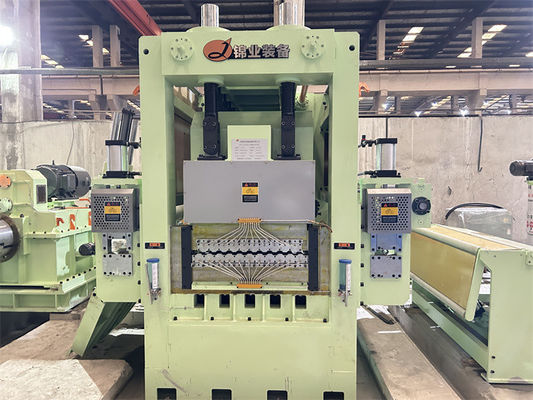

4. 6उच्च लेवलिंग मशीन ((कार्य रोलर्स, मध्य रोलर्स और बैकअप रोलर्स समूह,लेवलिंग कार्य रोलर्स की कठोरता और समता सुनिश्चित करते हैं, रोल व्यास छोटा हो सकता है और बेहतर लेवलिंग सपाटता हो सकती है.
5सीटों को ढोने वाले समतल रोलर्स का झुकाव समतल रोलर्स की झुकने की डिग्री के अनुसार समायोजित किया जा सकता है।बैकअप रोलर सीटों और ऊपरी और निचले बीम के बीच संपर्क गोलाकार सतह संपर्क है, जब बैकअप रोलर्स को समायोजित किया जा रहा है, तो बैकअप रोलर्स और मध्य रोलर्स के बीच लाइन संपर्क सुनिश्चित करने के लिए स्थिति को स्वतंत्र रूप से सही किया जा सकता है, जो कार्य रोलर्स की सुरक्षा के लिए अच्छा है।समतल रोलर्स धीमी गति से घूर्णन करते हैं जबकि NC शीट सतह की रक्षा के लिए खिला.
6शीट लंबाई फीडरः पूर्ण रूप से बंद लूप नियंत्रक द्वारा नियंत्रित दो बार पोजिशनिंग शीट आकार के लिए स्तर के प्रभाव से बच सकती है, जिससे उच्च परिशुद्धता में लंबाई में कटौती हो सकती है।
सर्वो फीडर दो जोड़ी चुटकी रोल चुटकी बिना फिसलने के ठीक से खिला है।

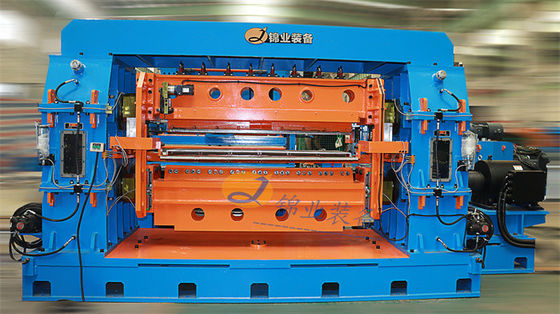

7. रोटरी फ्लाइंग शीयर मशीन को रोकने के बिना सेट मात्राओं की कई लंबाईओं को लगातार काटता है।मेमोरी फ़ंक्शन के साथ सर्वो समायोज्य ब्लेड अंतराल तेजी से ब्लेड अंतराल समायोजन का एहसास कर सकते हैं
9. मशीन के सभी वेल्डेड संरचनात्मक भाग वेल्डिंग तनाव को पूरी तरह से जारी करने के लिए टेम्परिंग में जाएंगे, इस तरह, मशीन निर्माण सटीकता लंबे समय तक स्थिर रहेगी।सभी बड़े भागों मशीन परिशुद्धता सुनिश्चित करने के लिए विशाल मशीन उपकरण या सीएनसी केंद्र द्वारा मशीनीकृत कर रहे हैंसभी आउटसोर्सिंग पार्ट्स घरेलू या घरेलू प्रसिद्ध ब्रांडों का उपयोग करते हैं जिनकी गुणवत्ता और प्रदर्शन अच्छा है।

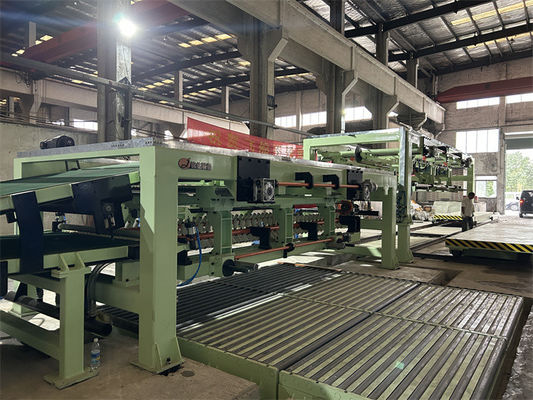

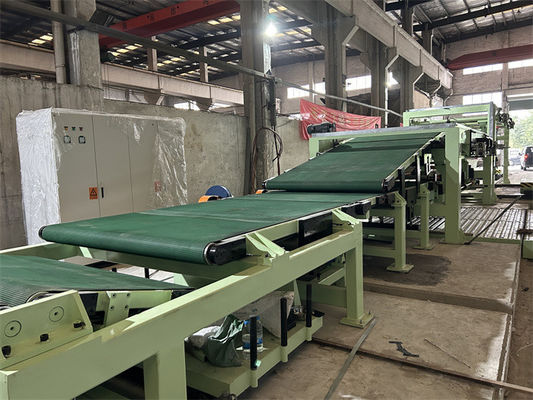

10स्टैकिंगः काटने के बाद, बेल्ट कन्वेयर कट शीट को पहले स्टैकर तक पहुंचाता है, कैंची टेबल स्वचालित रूप से नीचे आती है, टेबल पर ढेर की गई चादरों की ऊंचाई बढ़ जाती है,जब शीटों की संख्या निर्धारित मात्रा तक पहुँच जाती है, पैनल पर बटन दबाएं दूसरी स्टैकर पर शीट ले जाने के लिए स्विच करने के लिए. बटन दबाएं पहले कैंची तालिका नीचे की ओर जाने के लिए, फिर आउटपुट रोल तालिका ऑपरेशन पक्ष में चादरें बाहर वितरित करने के लिए.इस तरह से, एक स्टील कॉइल काटना निरंतर और कुशल है।
