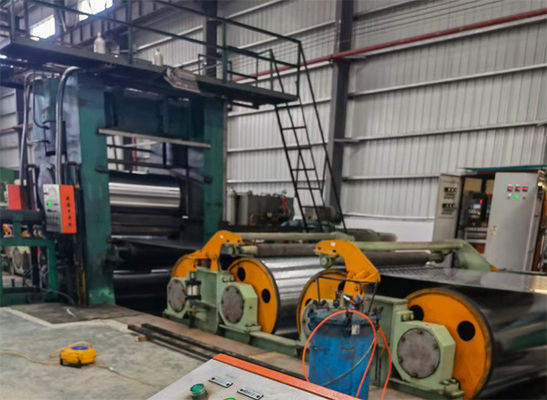

स्किन पास रोलिंग टेन्शन लेवलिंग मिल लाइन 4Hi 0.2-1.5 X 1300
Product Details
स्किन पास रोलिंग टेन्शन लेवलिंग मिल लाइन
,रोलिंग टेन्शन लेवलिंग मिल लाइन 4Hi
स्किन पास रोलिंग टेन्शन लेवलिंग मिल लाइन 4Hi स्किन पास 0.2-1.5 x 1300
परिचय
- स्किन पास मिलःशीत लुढ़का हुआ और एनील्ड स्टील स्ट्रिप को उच्च गुणवत्ता वाली प्लेट आकार प्राप्त करने और इसके यांत्रिक गुणों में सुधार के लिए रोलिंग द्वारा सपाट किया जाता है।4Hi वाल्विंग मिल, शीट धातु की मोटाई में कमी कम रोलिंग दबाव के साथ थोड़ा है।
- मल्टी रोल सीधी करने वाली मशीनः बाद की प्रसंस्करण आवश्यकताओं को पूरा करने के लिए, कारखाने में विभिन्न सीधीकरण विधियों का उपयोग किया जाता है।बहु रोल सीधी मशीन का व्यापक रूप से उपयोग किया जाता हैइस सीधी मशीन से गुजरने के बाद, पतली प्लेट खुद को नहीं खींचती, बल्कि केवल बड़ी लहरों को छोटी लहरों में बदल देती है, जिससे प्लेट की सतह लगभग सपाट हो जाती है।0 से कम मोटाई वाले प्लेटों के लिए.8 मिमी, मल्टी-रोल स्ट्रेटर इतना प्रभावी नहीं है।

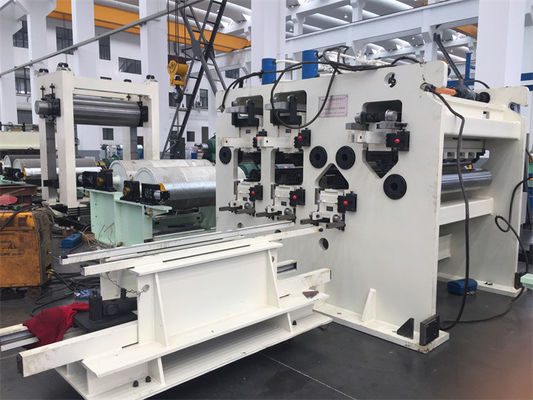

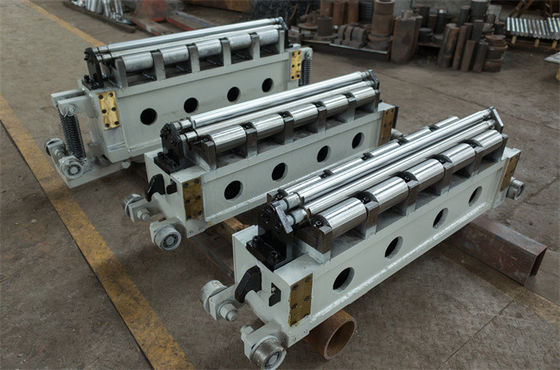

- टेन्शन लेवलर (टेंशन लेवलर) पतली प्लेटों के अनुदैर्ध्य और अनुदैर्ध्य विरूपण को एक साथ बना सकता है,इस प्रकार पतली प्लेटों की समतलता और सामग्री गुणों में पूर्ण सुधार, पतली प्लेट सीधी करने की तकनीक को काफी बढ़ाता है। झुकने से उत्पन्न झुकने के तनाव के कारण, तनाव बहुत कम हो जाता है।केवल 1/3 से 1/5 शुद्ध खिंचाव सीधीकरण के लिए आवश्यक तनाव के लिए एक ही सीधीकरण प्रभाव प्राप्त करने के लिए आवश्यक हैइसके अलावा, सीधा करने का प्रभाव सबसे अच्छा होता है।

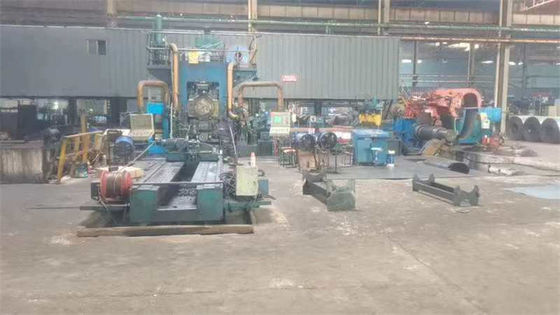

कार्य प्रक्रिया:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
पैरामीटरः
- सामग्री: सादा कार्बन स्टील
- शक्ति शक्ति σ S ≤ 350 MPa, तन्यता शक्ति σ b ≤ 450 MPa
- सामग्री विनिर्देश:0.2 ∙1.6×1300 मिमी
- लम्बाईः0.42.0% (सूखा प्रकार) 1.05.0% (नीला प्रकार)
- कच्चे कोल्ड रोल्ड एनील्ड कॉइल शीट की सहिष्णुता राष्ट्रीय मानक को पूरा करती है
- कॉइल शीट सामग्री विनिर्देश:
- अधिकतम कॉइल बाहरी व्यास:2100 मिमी,आंतरिक व्यास:Φ508 ((Φ610) मिमी
- अधिकतम कॉइल वजन:27t
- तैयार उत्पाद:
- कॉइल का आंतरिक व्यासःΦ508mm,कॉइल का अधिकतम वजन:15t
- अधिकतम रोलिंग बल:6000 KN
- त्वचा पार तनावः 120 KN
- त्वचा से गुजरने की गति: ≤200 m/min
- अनरोलिंग/रीरोलिंग गति: ≤200 m/min
- अनरोलिंग/रीरोलिंग तनावः 30/40 KN
- रिकोइलर मंडरल विस्तार सीमाःΦ508 ∼Φ485mm ((Φ610 ∼Φ590mm)
- चक्की के पासलाइन की ऊंचाई:1000 मिमी
- खिला दिशाःग्राहक तय करता है
- कुल स्थापित शक्तिःDC 1240kW,AC 75kW
- मिल भूमि का क्षेत्रफल:21×11×5 मीटर ((लंबाई, चौड़ाई और ऊंचाई)
- केवल त्वचा पास मिल उच्च है, अन्य इकाइयों 2.5 मीटर से कम ऊंचाई
रचना:
| पद | विनिर्देश. | मात्रा | |
| अनरोलिंग सेक्शन | |||
| 1 | तैयार करने वाली सीढ़ी | 1 सेट | |
| 2 |
कॉइल लोडिंग कार |
1 सेट | |
| 3 |
फ्लोटिंग अनकोइलर |
Φ508×1450 मिमी | 1 सेट |
| 4 |
ड्राइव बेस |
1pc | |
| 5 |
तैरता हुआ आधार |
1pc | |
| 6 |
समर्थन बांह |
1 सेट | |
| प्रवेश अनुभाग | |||
| 1 |
प्रवेश चिंच रोल |
1 सेट | |
| 2 |
फावड़ा प्लेट |
1 सेट | |
| 3 |
प्रवेश कतरनी |
1 सेट | |
| 4 |
झुकने वाला रोलर |
दो सेट | |
| प्रवेश तनाव S रोल | |||
| 1 |
टेन्शन एस रोल |
तनाव रोल Φ900×1450 |
2pcs |
| 2 | टेन्शन रोल बेस | 1pc | |
| 3 |
ड्राइव बेस |
1pc | |
| 4 |
S रोल प्रेस रोलर |
1 सेट | |
| स्किन पास मिल | |||
| 1 |
रोलिंग स्टैंड |
स्टैंड कॉलम 350×450 मिमी |
1 सेट |
| 2 |
कार्य रोलर्स |
Φ370×1450 मिमी | 1 सेट |
| 3 |
समर्थन रोल |
Φ720×1420 मिमी | 1 सेट |
| 4 |
काम रोल झुकने के लिए हाइड्रोलिक सिलेंडर, समर्थन रोलर संतुलन |
1 सेट | |
| 5 |
मिल से पहले उपकरण |
इसमें स्टेबलाइजर रोलर, एंटी-रुट रोलर आदि शामिल हैं |
1 सेट |
| 6 |
मिल के बाद उपकरण |
इसमें स्टेबलाइजर रोलर, एंटी-रुट रोलर आदि शामिल हैं |
1 सेट |
| 7 |
हाइड्रोलिक रोलर्स बदलने वाला उपकरण |
के लिए कार्य रोलर्स परिवर्तन, समर्थन रोलर्स परिवर्तन |
1 सेट |
| आउटपुट तनाव S रोल | |||
| 1 |
टेन्शन एस रोल |
तनाव रोलर Φ900×1450 | दो सेट |
| 2 | टेन्शन रोल बेस | 1pc | |
| 3 |
ड्राइव बेस |
1pc | |
| 4 |
S रोल प्रेस रोलर |
1 सेट | |
| निकास खंड | |||
| 1 |
विक्षेपण समर्थन रोल |
1 सेट | |
| 2 |
आउटपुट चिंच रोलर |
1 सेट | |
| 3 |
आउटपुट शीयर |
1 सेट | |
| 4 |
फावड़ा प्लेट |
1 सेट | |
| 5 |
आउटपुट डिफ्लेक्टर रोलर |
1 सेट | |
| रिकोइलर | |||
| 1 | रिकोइलर | Φ508×1450 मिमी | 1 सेट |
| 2 | ड्राइव बेस | 1pc | |
| 3 | समर्थन बांह | 1 सेट | |
| 4 | कॉइल अनलोडिंग कार | 1 सेट | |
| 5 | कॉइल सेडल | 1 सेट | |
| मोटर्स, रिड्यूसर, यूनिवर्सल जॉइंट्स | |||
| 1 |
अनरोलिंग मोटर |
Z4-280-21 110kW | 1 सेट |
| 2 |
रिकोलिंग मोटर |
Z4-280-21 110kW | 1 सेट |
| 3 |
4# एस रोल मोटर |
Z4-250-11 110 किलोवाट | दो सेट |
| 4 |
3# एस रोल मोटर |
Z4-280-21 200 किलोवाट | दो सेट |
| 5 |
स्किन पास मिल मोटर |
Z4-355-32 400 किलोवाट | 1 सेट |
| 6 |
4# S रोल रिड्यूसर |
NGW102-20 | 1 सेट |
| 7 |
3# एस रोल रिड्यूसर |
NGW122-20 | 1 सेट |
| 8 |
मुख्य मिल रिड्यूसर |
ZLY355-8 | 1 सेट |
| 9 |
सार्वभौमिक जोड़ |
SWC प्रकार | 1pc |
| 10 |
रैखिक रेल |
GGB85AB | चार सेट |
| सहायक सामग्री | |||
| 1 |
जमीनी लंगर बोल्ट |
मशीन के साथ |
1 सेट |
| 2 |
कुशन पैड |
मशीन के साथ |
1 सेट |
| 1 |
उच्च दबाव एजीसी प्रणाली |
उच्च दबाव एजीसी सिलेंडर शामिल करें, उच्च दबाव हाइड्रोलिक स्टेशन और विद्युत नियंत्रण |
|
| 2 |
सामान्य दबाव हाइड्रोलिक प्रणाली |
||
| 3 |
सीपीसी स्वतः केंद्रीकरण |
स्वचालित सीपीसी प्रणाली |
|
| 4 |
गीली त्वचा पास प्रणाली |
||
| 5 |
विद्युत नियंत्रण प्रणाली |
Siemens 6RA80 DC ड्राइवर |
|
| 6 | वेल्डर | 1 सेट | |
| 7 | इलेक्ट्रोस्टैटिक ऑयलर | 1 सेट | |
| 8 |
सुरक्षा बाड़ और अलार्म |
1 सेट | |
| 9 |
हाइड्रोलिक पाइपलाइन, विद्युत केबल |
1 सेट | |
| 10 |
स्थापना सामग्री |
ग्राहक हाइड्रोलिक पाइपलाइन, विद्युत केबल तैयार करता है, आपूर्तिकर्ता विस्तृत सूची प्रदान करता है |
|
