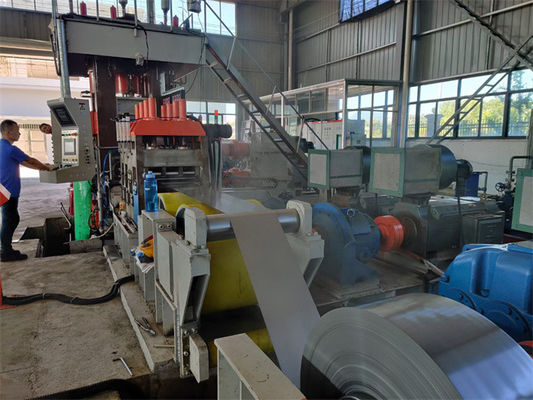

टेन्शन लेवलर स्किन पास 2Hi 4Hi रोलिंग मिल लाइन फॉर स्टील कॉइल स्टेनलेस स्टील कॉइल

स्टील कॉइल स्टेनलेस स्टील कॉइल के लिए तनाव स्तरक स्किन पास 2Hi 4Hi रोलिंग मिल लाइन

परिचय

• टेन्शन लेवलर (टेंशन लेवलर) पतली प्लेटों के अनुदैर्ध्य और अनुदैर्ध्य विरूपण को एक साथ बना सकता है,इस प्रकार पतली प्लेटों की समतलता और सामग्री गुणों में पूर्ण सुधार, पतली प्लेट सीधी करने की तकनीक को काफी बढ़ाता है। झुकने से उत्पन्न झुकने के तनाव के कारण, तनाव बहुत कम हो जाता है।केवल 1/3 से 1/5 शुद्ध खिंचाव सीधीकरण के लिए आवश्यक तनाव के लिए एक ही सीधीकरण प्रभाव प्राप्त करने के लिए आवश्यक हैइसके अलावा, सीधा करने का प्रभाव सबसे अच्छा होता है।

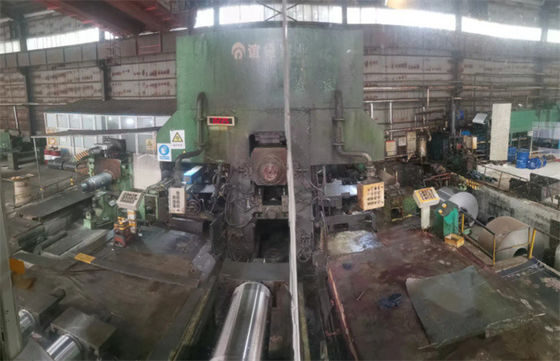

• स्किन पास मिलःशीत लुढ़का हुआ और एनील्ड स्टील स्ट्रिप को उच्च गुणवत्ता वाली प्लेट आकार प्राप्त करने और इसके यांत्रिक गुणों में सुधार के लिए रोलिंग द्वारा सपाट किया जाता है।4Hi वाल्विंग मिल, शीट धातु की मोटाई में कमी कम रोलिंग दबाव के साथ थोड़ा है।

टेन्शन लेवलर के फायदे:

1. अच्छी सपाट शीट का आकार खिंचाव झुकाने और बहु रोल सीधी करने से प्राप्त किया जा सकता है, शीट की सतह पर लहर किनारों, लहर के आकार, और मामूली कंबर झुकने को पूरी तरह से समाप्त किया जा सकता है,पतली प्लेट की समतलता में काफी सुधार.
2. शीट सामग्री की एनीसोट्रोपी में सुधार के लिए फायदेमंद है। गहरे खींचे गए कम कार्बन स्टील शीट की उपज सीमा अक्सर अनुदैर्ध्य और अनुप्रस्थ दोनों दिशाओं में एनीसोट्रोपी दिखाती है। इसलिए,पतली प्लेटों के गहरे खींचने के प्रसंस्करण के दौरान, विभिन्न विस्तारों के कारण प्रत्येक भाग की असमान मोटाई छिद्रित भाग में स्कर्ट जैसे फीता दोषों का कारण बन सकती है, जिसके परिणामस्वरूप अपशिष्ट दर में वृद्धि होती है।इस स्थिति में बहुत सुधार होगा.

कार्य प्रक्रिया:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

पैरामीटरः

• सामग्री: सादा कार्बन स्टील
• शक्ति शक्ति σ S ≤ 350 MPa, तन्यता शक्ति σ b ≤ 450 MPa
• सामग्री विनिर्देश:0.2 ∙2.0 × 1000 मिमी
• लम्बाईः0.42.0% (सूखा प्रकार) 1.05.0% (नीला प्रकार)
• कच्चे कोल्ड रोल्ड एनील्ड कॉइल शीट की सहिष्णुता राष्ट्रीय मानक को पूरा करती है
• कॉइल शीट सामग्री विनिर्देश:
• अधिकतम कॉइल बाहरी व्यास:2100 मिमी,आंतरिक व्यास:Φ508 ((Φ610) मिमी
• अधिकतम कॉइल वजन:20t

तैयार उत्पाद:

• कॉइल का आंतरिक व्यासःΦ508mm,कॉइल का अधिकतम वजन:15t
• अधिकतम रोलिंग बल:6000 KN
• त्वचा पार तनावः 120 KN
• त्वचा से गुजरने की गति: ≤500 m/min
• अनराउलिंग/रीराउलिंग गति: ≤500 m/min
• अनरोलिंग/रीरोलिंग तनावः 30/40 KN
• रिकोइलर मंडरल विस्तार सीमाःΦ508 ∼Φ485mm ((Φ610 ∼Φ590mm)
• चक्की के पासलाइन की ऊंचाई:1000 मिमी
• खिला दिशाःग्राहक तय करता है
• कुल स्थापित शक्तिःDC 1240kW,AC 75kW
• मिल भूमि का क्षेत्रफल:21×10×5 मीटर ((लंबाई, चौड़ाई और ऊंचाई)
• केवल त्वचा पास मिल उच्च है, अन्य इकाइयों 2.5 मीटर से कम ऊंचाई

रचना:
