कॉयल लाइन शीट स्टील कट टू लेंथ लाइन 0.3-3 X 1300 तक प्रेसिजन कट

प्रेसिजन शीट स्टील कट टू लेंथ लाइन मशीन

प्रेसिजन शीट स्टील कट टू लेंथ लाइन मुख्य उत्पाद में से एक है, पतली गेज शीट रेंज 0.2-2 मिमी, 0.3-3 मिमी, 0.4-4 मिमी, 0.3-3 x 1300 हाई स्पीड फास्ट कटिंग टू लेंथ लाइन हॉट सेल मॉडल है।

स्टील कॉइल कोल्ड रोल्ड स्टील, जस्ती स्टील, प्री-पेंटेड स्टील, अनकॉइलिंग, लेवलिंग और कटिंग टू लेंथ प्रोसेस हाई स्पीड है:

फास्ट स्टॉप कतरनी एक निश्चित समय को कवर करती है, चलने की लंबाई त्वरण, पूर्ण गति और मंदी से बना है, मान लें कि औसत गति, प्रत्येक शीट बनाने का पूरा समय काटने का समय, शीट की लंबाई और औसत गति तय किया जाएगा।2 मीटर लंबाई शीट के लिए प्रत्येक मिनट 25 पीसी।

संघटन

• 1. कुंडल भंडारण काठी, 20 टी
• 2. कोइल लोडिंग कार।20टी
• 3. सिंगल मैंड्रेल अनकॉइलर: मानक Ф508mm के लिए हाइड्रोलिक एक्सपेंशन मैंड्रेल, स्थिर अनकॉइलिंग और लेवलिंग के लिए बैक टेंशन मोटर स्थापित है
• 4. कॉइल हेड स्नबर रोलर, पीलर फावड़ा प्लेट: कॉइल हेड खोलने के लिए और सिर को पिंच फीडर और लेवलर में भेजें।

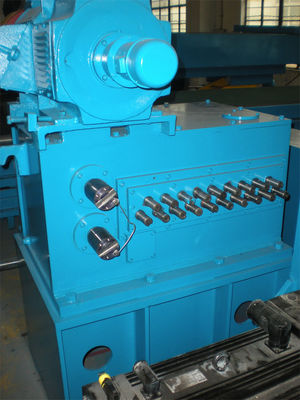

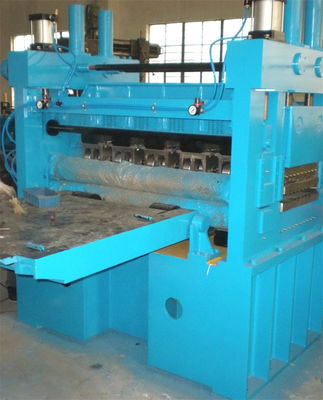

• 5.2+17 रोलर लेवलर: 4Hi, 4 पंक्तियाँ बैकअप रोलर्स, 75KW DC।
• 6.पिट एक्युमुलेटर: थ्रेडिंग स्टेज में स्वेइंग ब्रिज गड्ढे को कवर करता है ताकि कॉइल शीट को पार किया जा सके, ऑटो में चलने वाली शीट को गड्ढे में जमा किया जा सके क्योंकि लेवलर काम करना बंद नहीं करता है
• 7. सर्वो लंबाई माप (और फिल्म लैमिनेटिंग): सर्वो लंबाई मापने (सर्वो मोटर और नियंत्रक द्वारा संचालित पिंच रोलर्स की जोड़ी), फिल्म लैमिनेटिंग के लिए पु लेपित पिंच रोलर्स के साथ
• 8. वायवीय फास्ट स्टॉप शीयर: क्रैंक शाफ्ट नीचे से ऊपर तक, निचले ब्लेड वी आकार में काट रहा है।
• 9.बेल्ट कन्वेयर: तैयार शीट को स्टेकर तक पहुंचाएं
• 10. स्टेकर: स्टैकिंग लोड 5T।
• 11. शीट्स कार: शीट्स को डिलीवर करें, फिर पैकिंग करें।दो कारें हो सकती हैं, एक काम कर रही है और दूसरी प्रतीक्षा कर रही है।
• 12. हाइड्रोलिक प्रणाली: 7.5KW गियर पंप 12Mpa दबाव प्रदान करता है।
• 13.इलेक्ट्रिक कंट्रोल सिस्टम: एक इलेक्ट्रिक कैबिनेट और दो ऑपरेटर पैनल (सर्वो मापने के लिए एक कंसोल, पीएलसी, एचएमआई और स्टैकिंग, एक अनकॉइलिंग और लेवलिंग के लिए) पूर्ण और सुरक्षित कार्यों के साथ

पैरामीटर्स:

उच्च गति के हमारे ग्राहक लंबाई में कटौती करते हैं:

मलेशिया, केएसए, यूएई, नाइजीरिया, अल्जीरिया, यूएसए, रूस, इथियोपिया आदि में खोजें।

लेआउट प्रक्रिया:

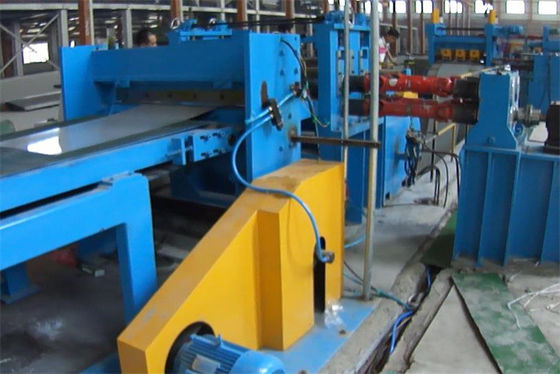

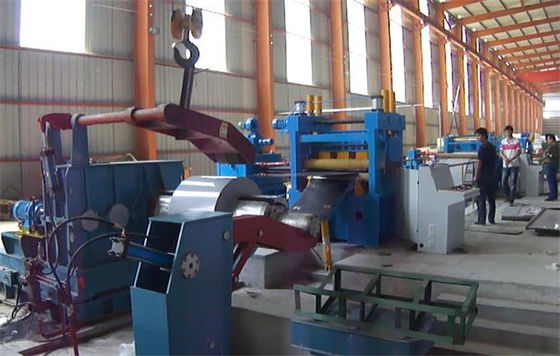

तस्वीरें:
