उत्पाद विवरण:
|
| नाम: | भारी गेज स्टील शीट लंबाई में कट जाती है | सामग्री: | हॉट रोल्ड Q235, Q195, Q345 |
|---|---|---|---|
| चादर की मोटाई: | 3-12 मिमी | शीट की चौड़ाई: | 800-2000 मिमी |
| शीट की लंबाई: | 2000-12000 मिमी | काटने की गति: | 8 पीसी / मिनट x 2 मी |
| कुंडल आईडी: | 500 - 800 मिमी | कुंडल वजन: | 30टी |
| लंबाई सहनशीलता: | +/- 0.5 मिमी | समतलता: | 2 मिमी / एम 2 |
| कुल शक्ति: | 230 किलोवाट | भूमि क्षेत्रफल: | 50 मीटर x 10 मीटर |
| प्रमुखता देना: | स्टील शीट कट टू लेंथ लाइन मशीन,हैवी गेज कट टू लेंथ लाइन मशीन,कार्बन स्टील कट टू लेंथ लाइन |
||
हॉट रोल्ड कार्बन स्टील के लिए हैवी गेज स्टील शीट कट टू लेंथ लाइन मशीन
हैवी गेज स्टील शीट कट टू लेंथ लाइन हैवी ड्यूटी कट टू लेंथ मशीन है, हालांकि मशीन की आवश्यकता इतनी आसानी से नहीं होती है जितनी कि स्टेनलेस स्टील शीट को काटने में, हॉट रोल्ड कार्बन स्टील कॉइल शीट में हार्ड ऑक्सीडेशन स्किन होती है जिसे मजबूत मशीन की जरूरत होती है।
संरचना और पैरामीटर्स:
| नहीं। | संघटन | पैरामीटर / कॉन्फ़िगरेशन |
| 1 | कुंडल काठी | 20-30टी |
| 2 | डबल मैंड्रेल अनकॉइलर | Φ500-800 मिमी, 30T भार |
| 3 | पिंच फीडर और फाइव रोलर लेवलर | Φ220 मिमी, 75KW |
| 4 | गड्ढे जमा करने वाला | 6000 मिमी |
| 5 | साइड गाइड 1# | हाइड्रोलिक 1000-2000 मिमी |
| 6 | 11 रोलर लेवलर | 4Hi, 132KW, Φ190 मिमी |
| 7 | रोटरी कोडित्र | प्रतिनिधि, ओमरोन |
| 8 | हाइड्रोलिक कतरनी | भारी शुल्क, 45KW |
| 9 | रोल टेबल | 5000 मिमी |
| 10 | स्टेकर | 12 मी 5 पुशर |
| 1 1 | हाइड्रॉलिक सिस्टम | विट्री वाल्व, युकेन पंप |
| 12 | विद्युत नियंत्रण प्रणाली | पार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई |
पात्र:
1. अनकॉइलर / डकोइलर
भारी कट टू लेंथ लाइन भारी गेज के भारी स्टील कॉइल को संभालती है।अनकॉइलर में डबल मैंड्रेल और मजबूत स्लाइडिंग बेस हैं।
प्रत्येक मैंड्रेल में तीन चरण होते हैं, हाइड्रोलिक सिलेंडरों द्वारा दो मैंड्रेल खोलना और बंद करना।
अनकॉइलिंग स्थिरता सुनिश्चित करने के लिए, अनकॉइलर बेस के शीर्ष पर बैक टेंशन तंत्र स्थापित किया गया है।
2. पोर्टल फ्रेम कॉइल हेड ओपनर
पोर्टल फ्रेम बहुत मजबूत है, स्नबर प्रेस रोलर के साथ, फ्रेम के शीर्ष पर सीधे रोलर।
स्टील कॉइल के ऊपर हाइड्रोलिक स्नबर रोल प्रेस, और इसका प्रेसिंग-डाउन कोण समायोज्य है
स्ट्रिप हेड को ट्रैक करने और इसे सीधा करने के लिए स्ट्रेटनिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।
रोलर प्रेस कॉइल हेड को सीधा करते समय प्रीलेवलर पर स्थापित शॉवेलिंग प्लेट कॉइल हेड का समर्थन करती है।
3. पहले 2+5 प्री लेवलर
रोलर विशाल और मजबूत है, स्टील कॉइल के आंतरिक तनाव से राहत देता है, रोलर की सतह कठोर और क्रोम लेपित होती है
अनकॉइलिंग बेंडिंग स्ट्रेस को रिलैक्स अवस्था में राहत देने के लिए।

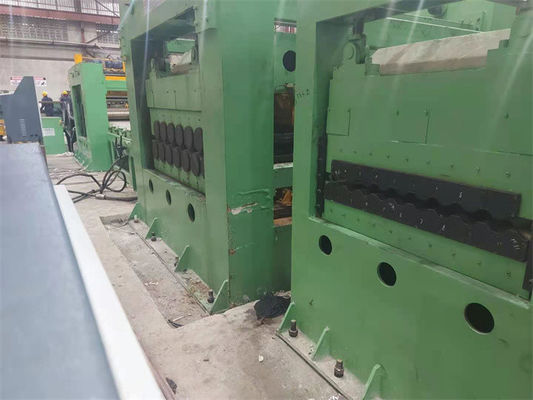

4. हैवी ड्यूटी लेवलर
हेवी ड्यूटी लेवलर की संख्या 13 पीसी, 11 पीसी या 9 पीसी होगी, रोलर्स का व्यास 180 मिमी -230 मिमी -300 मिमी होगा,
ऊपरी रोलर्स और निचले रोलर्स के अंतर और कोण को समायोजित किया जा सकता है।
कोई स्टॉप लेवलिंग नहीं, सिंक्रो कटिंग के दौरान स्टील प्लेट को दबाए बिना लेवलर लगातार काम कर रहा है, यह रोलर मार्क को छोड़े बिना स्टील प्लेट की सतह की सुरक्षा के लिए अच्छा है
जब कतरनी काटना बंद कर दिया जाता है, तो लेवलर को बंद कर दिया जाता है और एनकोडर मापने के तहत बंद कर दिया जाता है।

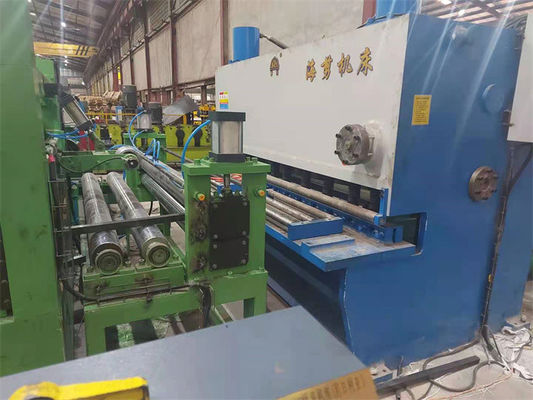

5. हाइड्रोलिक कतरनी
ट्रैक शीयर: सिंक्रो उच्च आवृत्ति काटने और मजबूत फ्रेम, कतरनी के लिए मजबूत हाइड्रोलिक स्टेशन, सिंक्रो ट्रैकिंग स्टील प्लेट चलाने के लिए बड़ी सर्वो मोटर।
एनकोडर मापने के तहत हाइड्रोलिक रॉकिंग कतरनी काटना बंद कर दिया गया है।
6. स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण में है।
