ऑटो स्टेकर के साथ हैवी गेज स्टील कट टू लेंथ लाइन मशीन

ऑटो स्टेकर के साथ हैवी गेज स्टील कट टू लेंथ लाइन मशीन
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
सीटीएल 4.0-16.0 x 2000
Trading Properties
MOQ
1 सेट
Packing
8 एक्स 40एचसी
period for dispatch
150-180 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 15 सेट

Product Details

प्रमुखता देना:

16mm कट टू लेंथ लाइन मशीन

,

4mm कट टू लेंथ लाइन मशीन

,

हैवी गेज स्टील कॉइल कटिंग लाइन

Name: भारी गेज स्टील कट टू लेंथ लाइन मशीन
Material: हॉट रोल्ड स्टील, जस्ती स्टील प्लेट्स
Sheet Thickness: 4-16 मिमी
Sheet Width: 1000-2000 मिमी
Sheet Length: 1000-12000 मिमी
Cutting Speed: 10 पीसी / मिनट x 2 मी
Coil ID: 500 - 800 मिमी
Coil Weight: 35टी
Coil OD: 1500 -2200 मिमी
Flatness: 2.5 मिमी / एम 2
Total Power: 350 किलोवाट
Land Area: 50 मीटर x 10 मीटर
Product Brief
ऑटो स्टेकर के साथ हैवी गेज स्टील कट टू लेंथ लाइन मशीन हैवी गेज स्टील शीट कट टू लेंथ लाइन में कॉइल तैयार करने वाली सैडल, कॉइल लोडिंग कार, अनकॉइलर, पोर्टल फ्रेम कॉइल हेड ओपनर, प्री लेवलर, रोल टेबल (साइड गाइड, एज ट्रिमर), रोल टेबल, साइड गाइड, लेवलर 1 या 2, एनकोडर शामिल हैं। , कतरनी, संप्रेषित रोल टेबल, ...
Product Description

ऑटो स्टेकर के साथ हैवी गेज स्टील कट टू लेंथ लाइन मशीन



हैवी गेज स्टील शीट कट टू लेंथ लाइन में कॉइल तैयार करने वाली सैडल, कॉइल लोडिंग कार, अनकॉइलर, पोर्टल फ्रेम कॉइल हेड ओपनर, प्री लेवलर, रोल टेबल (साइड गाइड, एज ट्रिमर), रोल टेबल, साइड गाइड, लेवलर 1 या 2, एनकोडर शामिल हैं। , कतरनी, संप्रेषित रोल टेबल, पिंच फीडर, स्वचालित स्टेकर।

भारी कर्तव्य निरंतर प्रक्रिया स्वचालित नियंत्रण, हालांकि मशीन स्टेनलेस स्टील शीट काटने के रूप में इतनी आसानी से नहीं है, कार्बन स्टील कॉइल शीट लंबाई लाइन में कटौती उच्च कॉन्फ़िगरेशन स्वचालित लाइन है।



  • सामान्य कार्बन स्टील उपज शक्ति ≤270Mpa तन्य शक्ति≤465Mpa,
  • जब स्टील शीट की रेंज लेवलर की क्षमता से अधिक हो, जैसे 1-10mm, 2-12mm, दो लेवलर, एक छोटा और एक बड़ा, उपयुक्त होते हैं, इस बीच दो बार लेवलिंग, पहले रफ लेवलिंग और फिर फाइन लेवलिंग देना अच्छा होता है चपटी चादरें।
  • स्टैकिंग पिंच रोल से शीट प्राप्त करने के लिए सरल रैक को अपनाता है और फिर वायवीय पुशर प्रत्येक शीट को साफ करने के लिए धकेलते हैं।
  • कोडिंग लंबाई शीट की लंबाई को लगभग 30m/min, 2m शीट x 8pcs प्रति मिनट की गति से मापती है।
  • स्वचालित स्टेकर: दराज प्रकार प्राप्त करने वाले रोलर हथियार वायवीय सिलेंडरों द्वारा स्टील शीट प्राप्त करते हैं, हाइड्रोलिक अप-डाउन मूविंग लिफ्ट टेबल, वायवीय पक्ष और क्रॉस पुशर्स, शीट की चौड़ाई मोटर द्वारा समायोजित स्क्रू रॉड है, आउटपुट रोल टेबल बैकवर्ड ट्रांसमिट शीट्स, बाफ़ल प्लेट को रोकने के लिए चादरें समाप्त होती हैं।


संरचना और पैरामीटर्स:

नहीं। संघटन पैरामीटर / कॉन्फ़िगरेशन
1 कुंडल काठी 35टी
2 डबल मैंड्रेल अनकॉइलर Φ500-800 मिमी, 35T भार
3 पिंच फीडर और फाइव रोलर लेवलर Φ230 मिमी, 75KW
4 गड्ढे जमा करने वाला 6000 मिमी
5 साइड गाइड 1# हाइड्रोलिक 1000-2000 मिमी
6 11 रोलर लेवलर 4Hi, 160KW, Φ210 मिमी
7 रोटरी कोडित्र प्रतिनिधि, ओमरोन
8 हाइड्रोलिक कतरनी भारी शुल्क, 45KW
9 रोल टेबल 5000 मिमी
10 स्टेकर 12 मी 5 पुशर
1 1 हाइड्रॉलिक सिस्टम विट्री वाल्व, युकेन पंप
12 विद्युत नियंत्रण प्रणाली पार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई



पात्र:

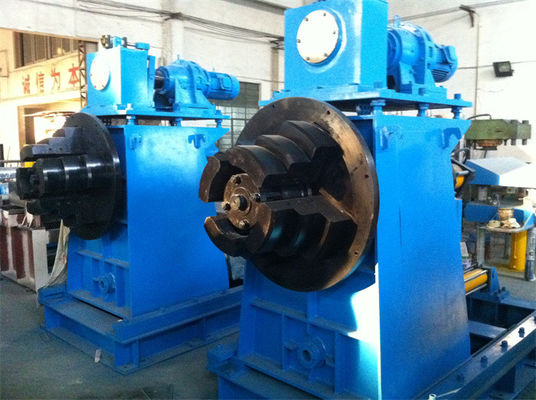

1. अनकॉइलर / डकोइलर

भारी कट टू लेंथ लाइन भारी गेज के भारी स्टील कॉइल को संभालती है।अनकॉइलर में डबल मैंड्रेल और मजबूत स्लाइडिंग बेस हैं।

प्रत्येक मैंड्रेल में तीन चरण होते हैं, हाइड्रोलिक सिलेंडरों द्वारा दो मैंड्रेल खोलना और बंद करना।

अनकॉइलिंग स्थिरता सुनिश्चित करने के लिए, अनकॉइलर बेस के शीर्ष पर बैक टेंशन तंत्र स्थापित किया गया है।

2. पोर्टल फ्रेम कॉइल हेड ओपनर

पोर्टल फ्रेम बहुत मजबूत है, स्नबर प्रेस रोलर के साथ, फ्रेम के शीर्ष पर सीधे रोलर।
स्टील कॉइल के ऊपर हाइड्रोलिक स्नबर रोल प्रेस, और इसका प्रेसिंग-डाउन कोण समायोज्य है

स्ट्रिप हेड को ट्रैक करने और इसे सीधा करने के लिए स्ट्रेटनिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।

रोलर प्रेस कॉइल हेड को सीधा करते समय प्रीलेवलर पर स्थापित शॉवेलिंग प्लेट कॉइल हेड का समर्थन करती है।

3. पहले 2+5 प्री लेवलर

रोलर विशाल और मजबूत है, स्टील कॉइल के आंतरिक तनाव से राहत देता है, रोलर की सतह कठोर और क्रोम लेपित होती है

अनकॉइलिंग बेंडिंग स्ट्रेस को रिलैक्स अवस्था में राहत देने के लिए।

4. हैवी ड्यूटी लेवलर

हेवी ड्यूटी लेवलर की संख्या 13 पीसी, 11 पीसी या 9 पीसी होगी, रोलर्स का व्यास 180 मिमी -230 मिमी -300 मिमी होगा,
ऊपरी रोलर्स और निचले रोलर्स के अंतर और कोण को समायोजित किया जा सकता है।

कोई स्टॉप लेवलिंग नहीं, सिंक्रो कटिंग के दौरान स्टील प्लेट को दबाए बिना लेवलर लगातार काम कर रहा है, यह रोलर मार्क को छोड़े बिना स्टील प्लेट की सतह की सुरक्षा के लिए अच्छा है

जब कतरनी काटना बंद कर दिया जाता है, तो लेवलर को बंद कर दिया जाता है और एनकोडर मापने के तहत बंद कर दिया जाता है।

5. हाइड्रोलिक कतरनी: 30KW हाइड्रोलिक पंप मोटर

6. स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण में है।

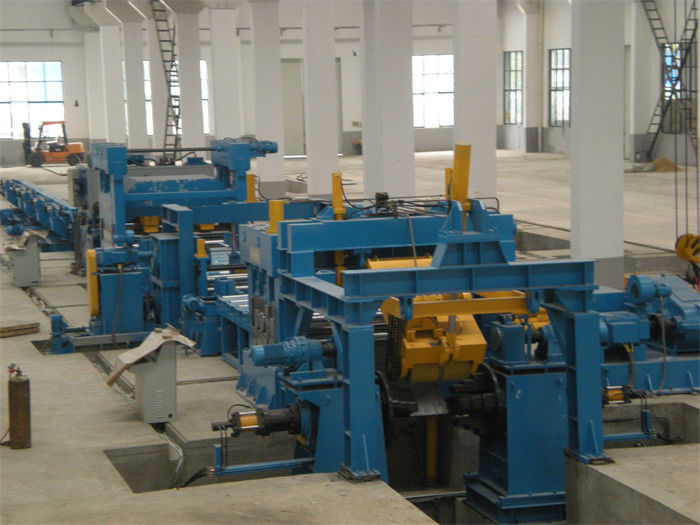

ऑटो स्टेकर के साथ हैवी गेज स्टील कट टू लेंथ लाइन मशीन
