SUS200 स्टेनलेस स्टील प्लेट लंबाई लाइन मशीन में कटौती भारी गेज लंबाई लाइन में कटौती

SUS200 स्टेनलेस स्टील प्लेट लंबाई लाइन मशीन में कटौती भारी गेज लंबाई लाइन में कटौती
Basic Properties
country of origin
वूशी, चीन
Brand Name
Jinye
PRODUCT MODEL
एसएस 4.0-16.0 x 2000
Trading Properties
MOQ
1 सेट
Packing
10 एक्स 40एचसी
period for dispatch
180-200 दिन
payment method
एल/सी, टी/टी
Supply Capacity
प्रति वर्ष 15 सेट

Product Details

प्रमुखता देना:

प्लेट कट टू लेंथ लाइन मशीन

,

SUS200 कट टू लेंथ लाइन मशीन

,

हैवी गेज कट टू लेंथ लाइन

Name: भारी गेज स्टेनलेस स्टील शीट लंबाई में कटौती
Material: एसयूएस201, एसयूएस304, एसयूएस410
Sheet Thickness: 4-16 मिमी
Sheet Width: 1000-2000 मिमी
Sheet Length: 2000-12000 मिमी
Cutting Speed: 10 पीसी / मिनट x 2 मी
Coil ID: 508 मिमी
Coil Weight: 30टी
Length Tolerance: +/- 0.5 मिमी / मी
Flatness: 2 मिमी / एम 2
Total Power: 700 किलोवाट
Land Area: 50 मीटर x 10 मीटर
Product Brief
एज ट्रिमिंग के साथ भारी गेज SUS200 स्टेनलेस स्टील प्लेट कट टू लेंथ मशीन हैवी गेज स्टेनलेस स्टील शीट को लम्बाई की लाइन में काटा जाना चाहिए जो समान गेज की प्लेन कार्बन स्टील शीट से दोगुनी मजबूत होनी चाहिए, इस बीच रोलर्स को स्टेनलेस स्टील शीट की सतह की सुरक्षा के लिए पीयू कोटेड किया जाता है, यह लंबाई म...
Product Description

एज ट्रिमिंग के साथ भारी गेज SUS200 स्टेनलेस स्टील प्लेट कट टू लेंथ मशीन

हैवी गेज स्टेनलेस स्टील शीट को लम्बाई की लाइन में काटा जाना चाहिए जो समान गेज की प्लेन कार्बन स्टील शीट से दोगुनी मजबूत होनी चाहिए, इस बीच रोलर्स को स्टेनलेस स्टील शीट की सतह की सुरक्षा के लिए पीयू कोटेड किया जाता है, यह लंबाई में कटौती करने के लिए उच्च परिशुद्धता हैवी ड्यूटी है, जिससे लागत बहुत अधिक है सामान्य कट टू लेंथ लाइन बजट।
लेवलिंग स्पीड 30m/min तक, कटिंग फ्रीक्वेंसी 6-8pcs x 3m प्रति मिनट।
स्टेनलेस स्टील, जैसे SUS200, SUS300, SUS400 श्रृंखला, सामान्य कार्बन स्टील की तुलना में उपज शक्ति ≤270Mpa तन्य शक्ति≤465Mpa, स्टेनलेस स्टील शीट शक्ति उपज शक्ति ≤500Mpa तन्य शक्ति≤800Mpa

पात्र:
1. अनकॉइलर / डकोइलर
अनकॉइलर में डबल मैंड्रेल और मजबूत स्लाइडिंग बेस हैं।
प्रत्येक मैंड्रेल में तीन चरण होते हैं, हाइड्रोलिक सिलेंडरों द्वारा दो मैंड्रेल खोलना और बंद करना।
अनकॉइलिंग स्थिरता सुनिश्चित करने के लिए, अनकॉइलर बेस के शीर्ष पर बैक टेंशन तंत्र स्थापित किया गया है।

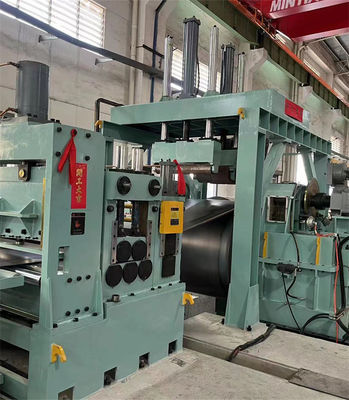

2. पोर्टल फ्रेम कॉइल हेड ओपनर
पोर्टल फ्रेम बहुत मजबूत है, स्नबर प्रेस रोलर के साथ, फ्रेम के शीर्ष पर सीधे रोलर।
स्टील कॉइल के ऊपर हाइड्रोलिक स्नबर रोल प्रेस, और इसका प्रेसिंग-डाउन कोण समायोज्य है
स्ट्रिप हेड को ट्रैक करने और इसे सीधा करने के लिए स्ट्रेटनिंग रोलर आगे पीछे की ओर स्लाइड कर सकता है।
रोलर प्रेस कॉइल हेड को सीधा करते समय प्रीलेवलर पर स्थापित शॉवेलिंग प्लेट कॉइल हेड का समर्थन करती है।
3. पहले 2+5 प्री लेवलर
डबल पिंच रोलर्स कॉइल हेड प्राप्त करते हैं और पिंच कॉइल हेड को आगे की ओर फीड करते हैं।
प्रीलेवर रोलर्स बड़े और मजबूत होते हैं, स्टील कॉइल के आंतरिक तनाव से राहत देते हैं, रोलर टेम्पर्ड और कठोर पहनने योग्य होता है
प्रीलेवलर डीसी मोटर और ड्राइवर द्वारा संचालित होता है, जो मुख्य लेवलर के साथ सिंक्रनाइज़ होता है।

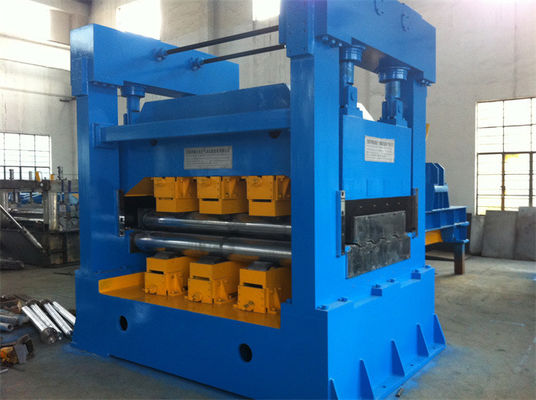

4. हैवी ड्यूटी लेवलर
हेवी ड्यूटी लेवलर की संख्या 13 पीसी, 11 पीसी या 9 पीसी होगी, रोलर्स का व्यास 180 मिमी -230 मिमी -300 मिमी होगा,
ऊपरी रोलर्स और निचले रोलर्स के अंतर और कोण को समायोजित किया जा सकता है।
लेवलर चार उच्च है, दो परतें काम करने वाले रोलर्स और दो परतें बैकअप रोलर्स हैं, बैकअप रोलर्स का समायोजन मैनुअल या प्रेशर सेंसर और सर्वो मोटर्स द्वारा किया जा सकता है।
5. हाइड्रोलिक कतरनी
एनकोडर मापने के तहत हाइड्रोलिक रॉकिंग शीयर काटना बंद कर दिया गया है।
6. स्वचालित स्टेकर
बम हैच स्टैकिंग, प्रत्येक शीट को रोलर आर्म पर प्राप्त करें, लिफ्टिंग टेबल पर गिरने वाली शीट को छोड़ने के लिए दोनों भुजाओं को खोलें।
रोल टेबल पैक करने के लिए ढेर वाली चादरें बाहर की ओर पहुंचाएं।
7. स्वचालित नियंत्रण, पूरी प्रक्रिया ऑटो मोड में पीएलसी नियंत्रण में है।
8. लंबाई काटने और शीट सपाटता सटीक हैं

संरचना और पैरामीटर्स:

नहीं।संघटनपैरामीटर / कॉन्फ़िगरेशन
1कुंडल काठी20-30टी
2डबल मैंड्रेल अनकॉइलरΦ500-800 मिमी, 30T भार
3पिंच फीडर और फाइव रोलर लेवलरΦ250 मिमी, 200 किलोवाट
4गड्ढे जमा करने वाला6000 मिमी
5साइड गाइड 1#हाइड्रोलिक 1000-2000 मिमी
6एज ट्रिमर

अलग शरीर, आवृत्ति नियंत्रण,
3-8 मिमी बढ़त

7स्क्रैप वाइन्डर और ओवर रोल टेबलस्क्रैप गाइड, हाइड्रोलिक पुश वाइन्डर
8साइड गाइड 2#हाइड्रोलिक 1000-2000 मिमी
911 रोलर लेवलर4Hi, 300KW, Φ210 मिमी, 300KW
10रोटरी कोडित्रप्रतिनिधि, ओमरोन
1 1हाइड्रोलिक कतरनीभारी शुल्क, 45KW
12रोल टेबल4000 mm
13स्टेकर और एक्स टेबलबम हैच प्रकार, 6m x 2
14हाइड्रॉलिक सिस्टमरेक्स्रोथ वाल्व, युकेन पंप
15विद्युत नियंत्रण प्रणालीपार्कर डीसी ड्राइव, सीमेंस पीएलसी और एचएमआई


एसयूएस201, एसयूएस304, एसयूएस410स्टाईnless स्टील संदर्भ के लिए विशिष्टता:

एसयूएस श्रृंखलाराष्ट्रीय ग्रेडएएसटीएम ग्रेडटीएस (एमपीए)वाईएस (एमपीए)
200
सीआर-एमएन-नी
12Cr17Mn6Ni5N201720390
 12Cr18Mn9Ni5N202680356
300
सीआर-नी
 301755275
 0Cr18Ni9304680320
 00Cr19Ni10304 L560270
 0Cr25Ni20310एस655310
 00Cr17Ni14Mo2316एल560290
400
करोड़
1Cr13410
  430345510



SUS200 स्टेनलेस स्टील प्लेट लंबाई लाइन मशीन में कटौती भारी गेज लंबाई लाइन में कटौतीSUS200 स्टेनलेस स्टील प्लेट लंबाई लाइन मशीन में कटौती भारी गेज लंबाई लाइन में कटौती
